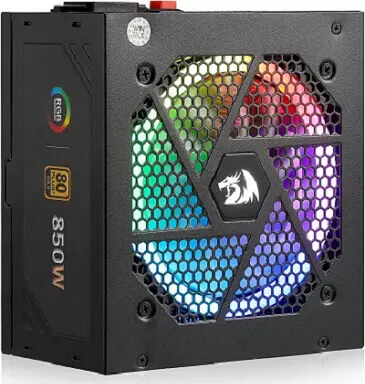

Comment vérifier l’alimentation sur un PC ?

Qu’est-ce qu’une Alimentation Électrique et Comment Ça Fonctionne ?

Dans un PC, parmi de nombreux composants, l’alimentation est un élément clé. L’alimentation électrique, ou PSU (Power Supply Unit), sert principalement à convertir l’énergie électrique en une énergie régulée ou utilisable. De nombreux autres composants du PC ont besoin de cette énergie convertie. Par ailleurs, pour de nombreux composants matériels, l’alimentation fournit le courant, la tension requise, et l’énergie nécessaire.

Ces composants incluent le processeur, les dispositifs de stockage, les cartes mères, et plus encore. En résumé, le PSU, également connu sous le nom d’alimentation électrique, aide à convertir le courant alternatif (AC) en courant continu (DC). Le courant continu est ce dont les composants du PC ont besoin, tandis que le courant alternatif provient de l’alimentation principale. La conversion est nécessaire car ces composants fonctionnent avec une alimentation électrique en courant continu à faible tension, généralement de + 3,3 V, + 5 V ou + 12 V.

Alors, comment cela fonctionne-t-il ?

Voici les étapes à suivre pour comprendre comment fonctionne une unité d’alimentation (PSU) :

Comment Fonctionne une Unité d’Alimentation ?

En prenant le courant alternatif, l’alimentation passe par plusieurs étapes (énumérées ci-dessous) pour fournir la puissance en courant continu requise.

1. Réduction de tension : Tout d’abord, un PSU réduit le courant alternatif (qui a une haute tension) de votre alimentation principale à un niveau basse tension avec l’aide d’un transformateur.
2. Redressement : À ce stade, le courant alternatif transformé passe par un circuit de redressement. Celui-ci convertit cette puissance de courant alternatif en courant continu pulsé.
3. Filtrage : Ce courant continu fluctuante (DC) issu de ce redressement ne peut pas alimenter les composants d’un PC. Ainsi, pour éviter ces fluctuations indésirables, des condensateurs sont nécessaires durant la phase de filtrage. Cette étape garantit la stabilité de la puissance de sortie en courant continu.
4. Régulation : Étant donné que de nombreux composants du PC nécessitent un niveau de tension stable et précis, la puissance DC filtrée doit être régulée. Cela permet de maintenir les niveaux de voltage désirés.
5. Distribution : Après le redressement, le filtrage et la régulation de la puissance DC, il est maintenant temps de procéder à la distribution. La puissance en courant continu est envoyée aux différents connecteurs et câbles qui alimentent tous les composants matériels de votre PC.

En résumé, le PSU assure le bon fonctionnement de votre PC tout en garantissant sa fiabilité et sa sécurité grâce à des fonctions telles que :

• protection contre les surintensités
• protection contre les courts-circuits
• protection contre les surtensions

Quels sont les Différents Formats d’Alimentation ?

Voici 5 formats d’alimentation différents :

1. ATX

Souvent utilisé dans les ordinateurs de bureau, le format ATX d’alimentation permet d’alimenter votre carte mère et les composants internes. Ceci comprend les lecteurs optiques, les disques SSD, les disques durs, ou d’autres périphériques reliés à la carte mère par divers connecteurs d’alimentation ou SATA.

Il supporte également les cartes graphiques afin que le système puisse fonctionner sans problème lors de tâches lourdes telles que le gaming ou le rendu graphique. De plus, il facilite la connectivité des périphériques et la distribution d’énergie.

Taille : 150 mm x 86 mm x 140 mm (environ)

Avantages :

• Facilement accessible/commun
• Options de puissance variées
• Nombreux connecteurs pour une large gamme de matériel
• Dimensions standardisées pour la compatibilité des boîtiers
• Fournit stabilité et bonne efficacité
• Fonctions d’économie d’énergie

Inconvénients :

• Les grandes tailles pourraient ne pas convenir aux boîtiers compacts.
• La compatibilité des boîtiers est essentielle pour un bon ajustement.
• Connecteurs superflus dans le cas d’un montage simple.
• Gestion des câbles nécessaire en raison de la quantité de connecteurs.
• Dans les grands boîtiers, des câbles plus longs peuvent être requis.
• Peut être trop large pour les constructions compacts.

2. Flex ATX

Conçu pour les PC compacts tels que les configurations mini-ITX, le format Flex ATX offre des méthodes d’économie d’espace. De plus, il est particulièrement apprécié pour son adaptation à des boîtiers très réduits. Vous pouvez utiliser ces alimentations dans vos systèmes de divertissement, PC de théâtre maison (HTPC), configurations basse consommation, etc.

Étant très petits, ils sont souvent portables. Cela les rend également idéaux pour des stations de travail mobiles ou des soirées LAN.

Taille : 81.5 mm x 40.5 mm x 150 mm (environ)

Avantages :

• Taille compacte pour concevoir/assembler des systèmes compacts
• Gain de place et donc, meilleur pour des boîtiers restreints.
• Idéal pour des HTPC et des configurations de centres multimédias.
• Contribue à la portabilité des petits systèmes
• Amical pour les OEM lors de systèmes sur mesure

Inconvénients :

• Puissance d_output plus basse comparée aux grandes alimentations ATX.
• Compatibilité limitée avec des boîtiers de format spécifique.
• Disponibilité inférieure par rapport aux alimentations ATX standard.
• Connecteurs limités par rapport aux plus grandes alimentations ATX.
• Pas adapté pour les systèmes qui nécessitent une haute puissance.

3. SFX

Ces alimentations sont surtout utilisées dans des configurations de petit format. Que ce soit des centres multimédias, des HTPC, des setups de gaming haut de gamme, des constructions portables, projets personnalisés, etc. Elles ne font aucun compromis en termes de puissance, permettant ainsi d’optimiser la construction de systèmes compacts.

De plus, elles s’adaptent parfaitement à des boîtiers compacts. Elles contribuent à la portabilité du système et fournissent suffisamment de puissance pour le gaming.

Taille : 100 mm x 63,5 mm x 125 mm (environ)

Avantages :

• Taille réduite pour concevoir/assembler des systèmes compacts
• Gain de place, donc adapté pour des boîtiers limités
• Compatibilité avec des boîtiers ATX et SFX.
• Adapté pour des designs en petit format et HTPC
• Portable
• Options pour des versions améliorées à haute efficacité.

Inconvénients :

• Sortie de puissance assez faible par rapport aux plus grandes ATX
• Coût élevé par rapport aux ATX de base
• Accès limité par rapport aux alimentations ATX
• Options limitées en termes de connectivité des périphériques ou d’extension
• Problèmes de bruit et de refroidissement dans de petits designs
• Difficultés de gestion des câbles en raison de l’espace limité.

4. TRX

Le format TRX est connu pour permettre le fonctionnement et la fonctionnalité de tous les appareils TRX grâce à l’approvisionnement en électricité requis. Il offre également une capacité de communication fluide dans divers environnements, sur laquelle vous pouvez compter.

Il comprend des fonctions telles que la charge solaire, la sauvegarde de batterie, etc. De plus, il est compatible avec diverses sources d’alimentation, ce qui garantit que les opérations liées aux exercices tactiques se déroulent sans interruption.

Taille : 85 mm x 65 mm x 175 mm (environ)

Avantages :

• Construction compacte et design portable
• Adapté aux déploiements sur le terrain
• Permet une communication fiable
• Ensemble d’options pour la sauvegarde de batterie
• Conçu pour les exercices tactiques
• Flexible/Polyvalent

Inconvénients :

• Capacité de puissance limitée
• Besoin de recharges fréquentes
• Compatibilité limitée avec les sources d’alimentation
• Coûteux par rapport aux autres alimentations standards
• Compatibilité restreinte observée avec les appareils TRX
• Nécessite une gestion ou un contrôle attentif

5. BTX

En ce qui concerne le format BTX, il est reconnu pour offrir de nombreux avantages, tels qu’un meilleur gestion thermique et un meilleur flux d’air. Il garantit également une réduction du bruit du système et du désordre de câbles.

Le design permet une meilleure disposition des composants. De plus, il offre un soutien pour les nouvelles technologies et assure la compatibilité et l’intégrité des signaux.

Taille : Variable

Avantages :

• Meilleure gestion thermique
• Amélioration du flux d’air et réduction du bruit
• Meilleure disposition des composants
• Intégrité du signal améliorée
• Meilleur soutien pour les dernières technologies
• Réduction du désordre des câbles

Inconvénients :

• Compatibilité/Disponibilité limitée
• Options limitées en matière d’expansion ou de mise à niveau
• Incompatible avec le matériel ou les périphériques hérités
• Le nombre de fabricants de cartes BTX est limité
• Coûteux en raison de l’offre limitée
• Difficulté à trouver des boîtiers compatibles

Quels sont les Différents Types d’Alimentations ?

Il existe 3 types différents d’alimentations :

1. Alimentation Modulaire
2. Alimentation Semi-Modulaire
3. Alimentation Non-Modulaire

Discutons en détail de chaque type d’alimentation. De plus, nous avons fourni un tableau de différenciation ci-dessous pour une meilleure compréhension.

1. Alimentation Modulaire

Celle-ci permet la meilleure gestion des câbles grâce à des câbles déconnectables. Les utilisateurs peuvent ainsi ne connecter que les câbles nécessaires aux composants, réduisant ainsi le désordre des câbles et permettant des options de personnalisation.

2. Alimentation Semi-Modulaire

Civilisent un mélange de câbles déconnectables et de câbles fixes. Pour celui-ci, les câbles d’alimentation principaux pour le CPU et la carte mère sont fixes, tandis que les câbles périphériques, comme SATA ou PCIe, peuvent être connectés ou déconnectés selon les besoins.

3. Alimentation Non-Modulaire

Dans les alimentations non modulaires, tous les câbles sont fixés à l’unité de façon permanente, donc tous ces câbles doivent être gérés à l’intérieur du boîtier. Cela signifie également que vous ne pourrez pas retirer un câble indésirable.

Cette situation peut rendre le boîtier de l’ordinateur encombré ou mal organisé. En outre, les alimentations non modulaires sont souvent abordables et sont utilisées lorsque le budget est limité et que la gestion des câbles n’est pas cruciale.

Quels sont les Facteurs à Prendre en Compte pour Choisir une Alimentation ?

1. Puissance

Cela indique essentiellement la quantité d’énergie qu’il peut fournir à un système. Cela doit être suffisant pour répondre aux besoins énergétiques de tous les composants.

Il est conseillé de prendre en considération les besoins énergétiques du GPU/CPU, ou de tout autre composant, et de choisir des alimentations avec des puissances qui peuvent offrir une capacité supplémentaire pour des mises à niveau futures.

2. Efficacité

Lorsque nous considérons l’efficacité d’une alimentation, nous parlons de la manière dont elle convertit efficacement le courant alternatif en courant continu pour les divers composants du système. Idéalement, vous devriez viser à acquérir une alimentation avec de bonnes évaluations d’efficacité, comme 80 Plus Bronze/Silver/Gold/Platinum/Titanium, etc.

Une alimentation à haute efficacité ne gaspille pas beaucoup d’énergie sous forme de chaleur, ce qui réduit la pression sur le système de refroidissement et diminue les factures d’électricité.

3. Format

Le format se réfère essentiellement à sa forme physique ou sa taille et à sa compatibilité avec un boîtier d’ordinateur particulier. Il indique si les alimentations s’adaptent correctement ou non dans un système.

Différents formats sont conçus pour accueillir des configurations de tailles variées de différents boîtiers, tels que Micro-ATX, ATX (Advanced Technology eXtended), Mini-ITX, etc.

4. Protection de la Livraison d’Énergie

La protection de la délivrance d’énergie concerne différentes fonctionnalités de sécurité qui aident à prévenir tout type de dommage aux alimentations. Cela concerne également les composants associés.

En outre, cela inclut des protections contre divers aspects tels que les tensions élevées ou basses, la surcharge, des courants extrêmes, les courts-circuits, etc. Ces fonctions de sécurité garantissent que l’alimentation se coupe ou se limite pour éviter des dangers potentiels.

5. Rails et Câbles

Les rails et les câbles sont des composants essentiels d’une alimentation. Ils facilitent la distribution de l’énergie vers les différents composants du PC.

Les rails fournissent de l’énergie à des tensions variées à divers composants dans un PC. Les câbles connectent l’alimentation à la carte graphique, à la carte mère, aux dispositifs de stockage, etc., et veillent ainsi à ce qu’ils reçoivent la puissance requise.

6. Taille

Les alimentations existent dans différents formats, notamment Micro-ATX, ATX, Mini-ITX, etc. Le format le plus courant est ATX. Il mesure 150 mm de large, 140 mm de profondeur, et 86 mm de hauteur.

Des modèles plus petits existent pour des boîtiers compacts. Il est important de choisir des alimentations qui s’harmonisent avec la taille du boîtier pour assurer un ajustement parfait.

Comment Vérifier l’Alimentation sur un PC ?

1. Vérification Manuelle de l’Alimentation sur un PC en Ouvrant le PS

Pour vérifier manuellement l’alimentation d’un PC, procédez comme suit :

1. D’abord, éteignez le PC puis débranchez-le.
2. Ouvrez le boîtier de l’ordinateur.
3. Localisez l’alimentation (PSU), qui se trouve à l’arrière du boîtier.
4. Débranchez les câbles d’alimentation des différents composants.
5. Démontez les fixations ou les vis pour protéger le PSU.
6. Inspectez le PSU à la recherche de dommages.

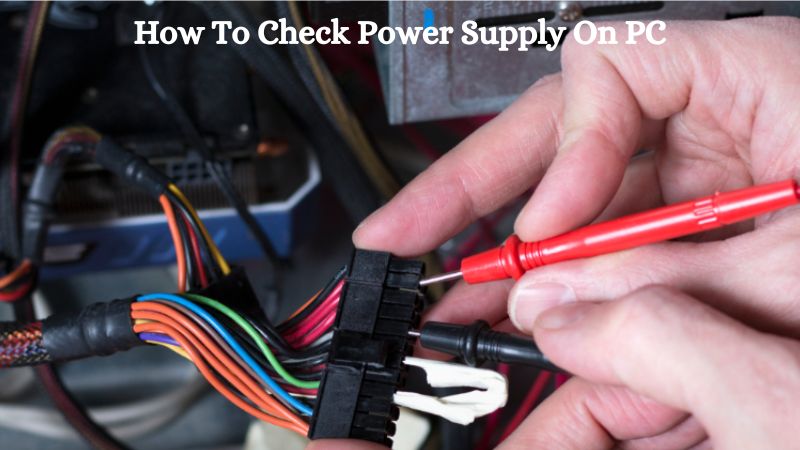

7. Utilisez un multimètre ou un testeur (si disponible) pour mesurer la puissance de sortie.
8. Testez avec une alimentation fonctionnelle, si possible.
9. Réinstallez et sécurisez le PSU.
10. Refermez le boîtier, rebranchez votre PC et vérifiez si l’alimentation fonctionne correctement.

2. Vérification des Détails d’une Alimentation sur un PC par Recherche en Ligne

1. Sur le PC, ouvrez un navigateur web.
2. Utilisez des moteurs de recherche comme Bing, Google, ou Yahoo pour rechercher la marque/modèle de votre alimentation. Assurez-vous d’ajouter le mot-clé “spécifications” avec le terme que vous allez taper pour rechercher.
3. Ensuite, appuyez sur la touche Entrée, ou cliquez simplement sur le bouton de recherche pour initier la recherche.
4. Localisez les pages officielles d’un produit, les sites web des fabricants, etc. Vous pouvez également rechercher des sites de critiques technologiques fiables.
5. Cliquez sur chaque lien pertinent pour accéder à de nombreuses informations sur l’alimentation.
6. Sur les fiches de spécifications ou les pages de produits, vous remarquerez des détails tels que la notation d’efficacité, les connecteurs, la puissance, le facteur de forme, les sorties de tension (rails) et d’autres spécifications.
7. Vérifiez ces détails et spécifications. Cela permettra d’assurer la compatibilité avec le PC que vous possédez.

3. Consultation du Manuel de l’Utilisateur

1. Vous avez dû recevoir un manuel d’utilisateur avec votre alimentation, localisez-le ou optez pour le télécharger depuis le site du fabricant.
2. Vérifiez différentes sections pertinentes à votre alimentation.
3. Consultez toutes les instructions d’installation, spécifications, conseils de dépannage, et précautions de sécurité.
4. Vérifiez chaque détail tel que l’évaluation de l’efficacité, les connecteurs, la puissance, le facteur de forme, les sorties de tension (rails) et d’autres spécifications.
5. Si aucun manuel physique n’est accessible, vous pouvez toujours le télécharger depuis le site du fabricant. Vous pouvez le faire grâce au nom du produit ou au numéro de modèle.
6. Utilisez la table des matières ou la fonction de recherche pour trouver des sections pertinentes facilement.
