Beaucoup d’entre nous ont pour hobby d’écouter de la musique pendant leurs temps libres. Les lecteurs MP3 compatibles USB sont très utiles pour les transporter n’importe où et écouter de la musique à tout moment.
Ce lecteur MP3 USB, de petite taille, portable et à faible coût, peut lire des fichiers audio sur USB. Pour mettre en œuvre cet appareil portable, il vous suffit de quelques composants électroniques de base, ce qui nécessite donc moins de temps d’assemblage.
Nous allons maintenant concevoir et construire un module de lecteur MP3 USB compact qui peut lire et lire les fichiers audio stockés au format MP3 sur USB. Ce circuit utilise un circuit intégré numérique pour convertir les données vocales numériques en audio analogique pouvant être entendues via des écouteurs ou des haut-parleurs audio.
Composants du Circuit du Lecteur MP3 USB
- R1, R5- R7- 1.5K
- R2- R4 – 22K
- R8 – 1M
- C1, C2 – 33uF
- C3- C8 – 100nF
- Oscillateur à Cristal – 12MHz
- IC PCM2704CDB
- Boutons-poussoirs
- Écouteurs – 32 ohms
- Interface USB (Femme)

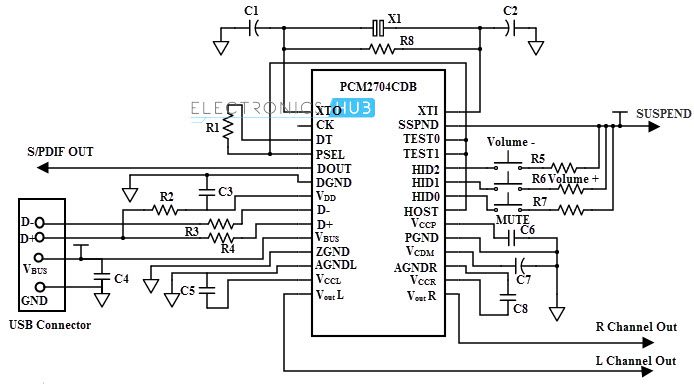

Schéma du Circuit du Lecteur MP3 USB
Conception du Circuit du Lecteur MP3 USB
- Ce design utilise la puce IC PCM 2704CDB comme cœur de ce circuit. Cet IC de 28 broches est un convertisseur numérique-analogique stéréo audio compatible avec l’interface USB 2.0. Cet IC peut fonctionner en mode asynchrone adaptatif pour les fonctions de lecture. Il est à noter qu’il s’agit d’un appareil plug and play qui ne nécessite aucun code logiciel.
- Connectez les broches du connecteur USB femelle aux broches respectives de l’IC PCM 2704CDB (D+, D- et VBUS) en veillant à ce que les broches D+ et D- soient connectées via un résistor de 22 ohms.
- Connectez chaque bouton-poussoir aux broches de l’Human Interface Device (HID) (HID0, HID1 et HID2) via des résistances de 1.5K ohms, en réalisant une connexion commune au pin du drapeau de suspension. Connectez également l’oscillateur à cristal de 12 MHz et tous les condensateurs restants aux broches comme indiqué dans la figure.
- Connectez un écouteur à la prise écouteur en prenant les entrées depuis Vout R (15) et Vout L (14) de l’IC.
- Connectez l’alimentation de 5V (VBUS) aux broches respectives montrées dans la figure.
Fonctionnement du Circuit du Lecteur MP3 USB
Allumez l’alimentation du circuit en fournissant deux tensions DC respectives aux broches. Une fois que le circuit est alimenté, il reçoit des données audio et des données de contrôle via USB à travers les broches D- et D+. Grâce aux transceivers à haute vitesse, tout ce transfert de données est effectué à pleine vitesse.
Ce IC décode les données reçues et les convertit en audio analogique qui sera disponible aux broches VoutR et VoutL de l’IC. Il est également possible d’augmenter ou de diminuer le volume et de mettre en sourdine en appuyant sur les boutons-poussoirs correspondants connectés aux broches HID.
Nous pouvons également connecter un haut-parleur audio à la place des écouteurs en utilisant un circuit amplificateur approprié entre les broches Vout et le haut-parleur audio. Ce circuit peut être étendu pour un fonctionnement à distance en ajoutant un capteur infrarouge avec le circuit récepteur correspondant.
Avantages du Lecteur MP3 USB
Appareil portable grâce à un nombre réduit de composants
Construction beaucoup plus facile
Facilite la sortie vers les écouteurs ainsi que vers le haut-parleur audio
Alternative la plus pratique et la moins coûteuse aux lecteurs MP3 commerciaux
Remarque :
• Les alimentations +5V DC et +3.3V DC doivent être dérivées des régulateurs à faible chute (LDO) respectifs.
• Les haut-parleurs ou les écouteurs à basse impédance nécessitent un circuit amplificateur aux bornes Vout pour rendre les signaux audio audibles.
• Il est recommandé de consulter la fiche technique de l’IC PCM 2704CDB avant de construire ce circuit. Vous pouvez télécharger cette fiche technique en cliquant ici.
