Comment connecter des fils de haut-parleur à un récepteur ?

Ce que vous devez savoir sur les fils de haut-parleur

Les fils de haut-parleur sont importants pour le bon fonctionnement de votre système audio. Ils transportent les signaux sonores de votre récepteur ou amplificateur vers vos haut-parleurs. Connaître les différentes parties des fils de haut-parleur vous aide à choisir le bon et à vous assurer qu’il se connecte correctement.

• Section : L’épaisseur du câble est appelée la section. Des câbles plus épais (numéros plus bas) fonctionnent mieux pour les longues distances et les systèmes à haute puissance, car ils perdent moins d’énergie sur la distance.
• Résistance : Une résistance plus faible signifie qu’il y a moins de signal perdu sous forme de chaleur, ce qui est meilleur pour les longs câbles.
• Matériau : La plupart des fils de haut-parleur sont en cuivre, car cela équilibre coût et performance. Les fils en argent ont une résistance plus faible mais sont plus coûteux et peuvent améliorer la qualité sonore.
• Nombre de brins : Les fils peuvent être solides ou toronnés. Les fils toronnés sont constitués de nombreux petits fils tordus ensemble. Ils sont plus flexibles et moins susceptibles de se casser, ce qui est bon pour les systèmes audio.

Comprendre ces points vous aide à choisir les meilleurs fils de haut-parleur pour votre système. Avec la bonne section, le bon matériau et le bon type, votre système audio fonctionnera à son meilleur.

Comment connecter le fil de haut-parleur au récepteur ?

Connecter un fil de haut-parleur à un récepteur peut sembler simple, mais assurer une connexion précise et sécurisée est essentiel pour obtenir la meilleure qualité audio de votre système de divertissement à domicile. Voici un guide détaillé sur la manière de connecter correctement et en toute sécurité les fils de haut-parleur à votre récepteur, ce qui vous aidera à éviter les erreurs courantes et à optimiser votre installation audio.

Étape 1 : Identifier votre équipement et ports

Avant de commencer, familiarisez-vous avec le panneau arrière de votre récepteur. En général, c’est là que vous trouverez tous les terminaux des haut-parleurs, clairement étiquetés selon leurs emplacements respectifs tels que « Droite », « Gauche », « Centre », « Surround », etc. Ces terminaux sont également codés par couleur pour une identification facile : rouge pour positif (+) et noir ou blanc pour négatif (-).

Étape 2 : Choisir le bon fil de haut-parleur

Choisir le bon fil de haut-parleur est crucial pour une bonne qualité sonore et la durabilité du système. Considérez la section (épaisseur) du câble, qui est indiquée par un chiffre : plus le chiffre est bas, plus le câble est épais. Des câbles plus épais (12 ou 14) sont recommandés pour les longues distances et les applications à haute puissance, car ils réduisent la perte de puissance et maintiennent l’intégrité du signal.

Étape 3 : Mesurer et couper votre fil

Mesurez la distance entre votre récepteur et chaque haut-parleur pour déterminer la longueur de fil dont vous aurez besoin. Ajoutez toujours quelques centimètres supplémentaires à vos mesures pour permettre des ajustements ou un reroutage à l’avenir. Une fois mesuré, coupez le fil à l’aide d’un coupe-fil.

Étape 4 : Décaper les bouts de fil

Utilisez un décapant de fil pour retirer environ 1 à 1,5 cm d’isolation à chaque extrémité du fil, exposant les brins de cuivre nus. Faites attention de ne pas entailler le cuivre, car cela peut affecter la performance du fil en augmentant sa résistance.

Étape 5 : Torsader et travailler les brins

Après avoir décapé, torsadez les brins exposés pour éviter l’effilochage et garantir une connexion solide. Pour une connexion encore meilleure, vous pouvez étamer les extrémités avec un fer à souder et un peu de soudure. Étamer les extrémités du fil avec de la soudure les rend plus robustes et plus faciles à connecter, surtout si vous utilisez des terminaux à vis.

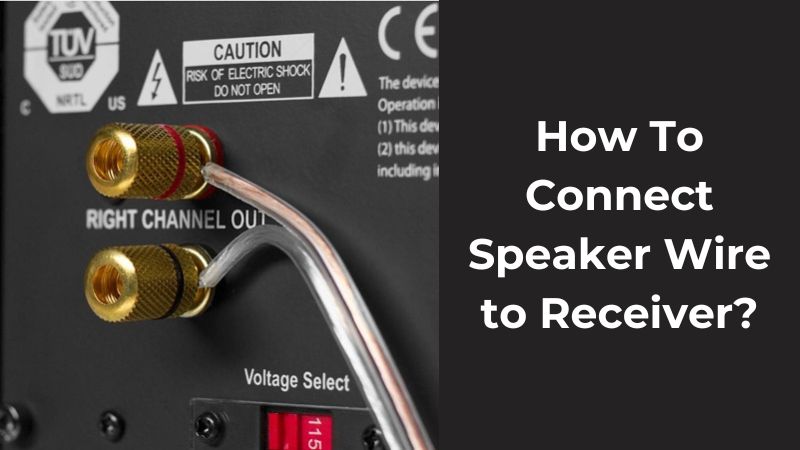

Étape 6 : Connecter le fil au récepteur

Ouvrez les terminaux des haut-parleurs de votre récepteur – il peut s’agir de bornes à vis ou de clips à ressort. Pour les bornes à vis, dévissez le capuchon, insérez le fil étamé dans le trou et revissez le capuchon pour sécuriser le fil. Assurez-vous que la connexion est ferme, mais évitez de trop serrer, car cela peut endommager le fil ou le terminal.

Pour les clips à ressort, appuyez simplement sur le clip, insérez le fil dans le trou exposé et relâchez le clip pour sécuriser le fil. Assurez-vous que le fil positif (souvent marqué d’une bande ou complètement coloré) se connecte au terminal rouge (positif), et le fil négatif (généralement simple ou marqué en noir) va au terminal noir (négatif).

Étape 7 : Assurer une polarité correcte

Il est crucial de maintenir une polarité cohérente sur toutes les connexions. Connecter le terminal positif au fil négatif ou vice versa peut entraîner une mauvaise qualité sonore ou des problèmes de phase, où les haut-parleurs fonctionnent les uns contre les autres plutôt qu’en accord. Vérifiez chaque connexion pour vous assurer de la polarité correcte.

Étape 8 : Tester vos connexions

Une fois toutes les connexions réalisées, allumez votre récepteur et testez chaque haut-parleur en jouant de l’audio. Écoutez un son clair dans chaque haut-parleur sans distorsion ni bruits étranges, ce qui pourrait indiquer une connexion lâche ou incorrecte.

Étape 9 : Sécuriser et organiser le câblage

Une fois que vous confirmez que tous les haut-parleurs fonctionnent correctement, envisagez de sécuriser le câblage avec des attaches ou des clamps pour le garder en ordre et éviter qu’il ne se détache accidentellement. Une bonne gestion des câbles non seulement garde votre installation propre, mais prévient également les accidents et maintient l’intégrité de vos connexions.

En suivant attentivement ces étapes, vous pouvez efficacement connecter vos fils de haut-parleur à votre récepteur, garantissant une expérience audio de haute qualité. Ce processus nécessite de l’attention aux détails et une approche méthodique, mais il en vaut la peine grâce aux performances sonores supérieures de votre système audio à domicile.

Que se passe-t-il si les fils de haut-parleur sont connectés incorrectement ?

Connecter incorrectement des fils de haut-parleur à un récepteur peut entraîner une série de problèmes audio et potentiellement endommager votre équipement audio. Comprendre les conséquences d’un câblage incorrect est crucial pour maintenir l’intégrité et la performance de votre système audio à domicile. Voici les problèmes clés qui peuvent survenir :

1. Distorsion et qualité audio médiocre

Si la polarité des fils de haut-parleur est inversée (c’est-à-dire connecter le fil positif au terminal négatif et vice versa), cela peut provoquer une annulation de phase. Cela se produit lorsque les haut-parleurs sont hors phase, ce qui signifie qu’ils poussent l’air dans des directions opposées, ce qui réduit considérablement la qualité sonore. Vous pourriez remarquer une absence de réponse dans les basses ou un son globalement mince et plat.

2. Efficacité du système réduite

Un câblage incorrect peut également réduire l’efficacité de votre système audio. Les haut-parleurs qui ne sont pas correctement connectés ne fonctionneront pas de manière optimale, entraînant des exigences en puissance plus élevées et une sortie sonore moins efficace. Cette inefficacité peut fatiguer votre récepteur et vos haut-parleurs, réduisant potentiellement leur durée de vie.

3. Dommages potentiels aux haut-parleurs

Connecter les fils de haut-parleur de manière incorrecte peut parfois endommager les haut-parleurs eux-mêmes. Par exemple, si un fil est lâche ou exposé, cela peut provoquer un court-circuit lorsqu’il entre en contact avec d’autres parties ou fils métalliques. Cela peut endommager les haut-parleurs, en particulier les tweeters, qui sont sensibles aux signaux à haute fréquence.

4. Risque de dommages au récepteur

Dans des cas plus graves, un câblage incorrect des haut-parleurs, surtout s’il entraîne un court-circuit, peut endommager le récepteur. L’amplificateur du récepteur pourrait surchauffer, ou ses circuits de protection pourraient échouer s’ils ne sont pas conçus pour gérer de telles pannes. Cela pourrait entraîner des réparations coûteuses ou la nécessité d’un remplacement.

5. Interférences et bruits

Un câblage inadéquat peut également introduire du bruit et des interférences dans votre système audio. Cela peut être dû à une interférence électromagnétique (EMI) d’autres appareils électroniques si les fils ne sont pas correctement blindés et séparés. Le résultat est souvent un bourdonnement, particulièrement audible à des volumes plus élevés.

Comment éviter les erreurs de câblage

Pour prévenir ces problèmes, assurez-vous toujours que :

• Vous vérifiez soigneusement la polarité de chaque fil de haut-parleur avant de le connecter au récepteur.
• Toutes les connexions sont sécurisées et ne risquent pas de se desserrer.
• Vous utilisez la bonne section et le bon type de câble pour votre installation et distance spécifiques.
• Les fils sont soigneusement organisés et blindés, si nécessaire, pour minimiser les interférences.

Tester régulièrement votre système pour déceler des anomalies sonores peut également aider à identifier les problèmes avant qu’ils ne causent des soucis plus importants. Si vous n’êtes jamais sûr de la manière de connecter correctement vos fils de haut-parleur, consulter les manuels d’utilisation de votre équipement ou demander conseil à un professionnel peut apporter clarté et tranquillité d’esprit.

Types de connecteurs de fils de haut-parleur

Les connecteurs de fils de haut-parleur jouent un rôle essentiel dans l’établissement d’une connexion sécurisée et fiable entre vos haut-parleurs et votre récepteur. Il existe plusieurs types de connecteurs disponibles, chacun avec son propre ensemble d’avantages. Comprendre ceux-ci peut vous aider à choisir la meilleure option pour votre installation audio.

Fil nu

La méthode la plus simple et la plus courante de connexion de fils de haut-parleur à des récepteurs est d’utiliser le fil nu lui-même. Cela implique de décaper l’isolation de l’extrémité du fil et de tordre les brins ensemble avant de les insérer dans les terminaux des haut-parleurs. C’est direct et économique, mais cela nécessite une manipulation prudente pour éviter l’effilochage ou une connexion lâche.

Connecteurs à pin

Les connecteurs à pin sont idéaux pour les appareils dotés de terminaux à clip. Ils offrent une connexion plus sécurisée que le fil nu et sont plus faciles à insérer et à retirer. Ces connecteurs ont une extrémité droite et pointue qui s’adapte parfaitement au terminal, garantissant une connexion stable qui est moins susceptible de se desserrer.

Fiches banane

Les fiches banane offrent un moyen pratique et fiable de connecter des fils de haut-parleur à votre récepteur. Elles sont particulièrement utiles pour les récepteurs avec des bornes à vis, permettant une connexion rapide et facile. Les fiches banane facilitent également la maintenance de la polarité correcte et offrent une apparence plus propre et mieux organisée.

Connecteurs en forme de spade

Les connecteurs en forme de spade sont une autre option populaire, en particulier pour les systèmes audio haut de gamme. Ils offrent une grande surface qui assure une connexion forte et stable. Les connecteurs en spade s’adaptent autour des bornes à vis d’un récepteur et sont sécurisés en serrant le capuchon du poteau.

Fiches banane doubles

Conçues pour plus de commodité, les fiches banane doubles permettent de connecter deux terminaux à la fois, généralement utilisées pour le bi-câblage. Elles offrent tous les avantages des fiches banane simples mais sont particulièrement efficaces dans les installations nécessitant plusieurs connexions, simplifiant le processus et réduisant le désordre.

Quel est le but d’utiliser des connecteurs sur les fils de haut-parleur ?

Les connecteurs jouent un rôle crucial dans l’amélioration des fonctionnalités et des performances des systèmes audio domestiques en fournissant des connexions sécurisées et stables entre les fils de haut-parleur et les composants audio. Explorons les avantages et les raisons d’utiliser des connecteurs sur les fils de haut-parleur.

1. Facilité d’utilisation

Les connecteurs simplifient le processus de connexion et de déconnexion des fils de haut-parleur des récepteurs et amplificateurs. Cela est particulièrement avantageux pour ceux qui ajustent ou améliorent fréquemment leur système audio. Les connecteurs tels que les fiches banane et les connecteurs en spade offrent une expérience plug-and-play qui minimise le temps et les efforts d’installation.

2. Connexion sécurisée

Un des principaux avantages d’utiliser des connecteurs est la connexion sécurisée qu’ils fournissent. Contrairement aux connexions de fil nu, qui peuvent se desserrer ou corroder avec le temps, les connecteurs sont conçus pour s’ajuster correctement et maintenir un contact même avec des vibrations ou mouvements qui peuvent survenir lors du fonctionnement des haut-parleurs ou d’influences externes.

3. Qualité sonore améliorée

Des connexions sécurisées garantissent une perte de signal minimale et une résistance plus faible au point de contact, ce qui peut avoir un impact significatif sur la qualité sonore. Les connecteurs tels que les fiches banane et les fiches en spade sont particulièrement efficaces pour maintenir une connexion solide, ce qui aide à préserver l’intégrité du signal audio.

4. Protection contre la corrosion

Les extrémités des fils de haut-parleur peuvent s’oxyder ou corroder lorsqu’elles sont exposées à l’air, ce qui peut dégrader au fil du temps la qualité de la connexion. Les connecteurs recouvrent les extrémités des fils, les protégeant des facteurs environnementaux qui peuvent provoquer la corrosion. Cette protection aide à maintenir l’efficacité et la longévité du fil.

5. Cohérence de la polarité

L’utilisation de connecteurs peut également aider à garantir que les connexions sont systématiquement réalisées avec la polarité correcte. Les connecteurs sont souvent codés par couleur ou marqués d’une autre manière pour distinguer les extrémités positives et négatives, réduisant le risque d’inversion accidentelle de ces connexions, ce qui pourrait dégrader les performances audio.

6. Aspect professionnel

Au-delà de la fonctionnalité, les connecteurs offrent un aspect plus poli et professionnel à votre installation audio. Ils organisent et gèrent mieux les fils, contribuant ainsi à un environnement audio plus propre et mieux structuré.

Comment connecter le fil de haut-parleur au connecteur banane ?

Les fiches bananes offrent un moyen pratique et efficace de brancher des fils de haut-parleur à votre équipement audio, fournissant une connexion sécurisée qui améliore également l’esthétique de votre installation. Voici un guide étape par étape sur la façon de connecter un fil de haut-parleur aux fiches banane :

1. Choisir les bonnes fiches banane

Sélectionnez des fiches banane qui sont compatibles avec la section de votre fil de haut-parleur et les bornes de votre récepteur ou amplificateur. Il existe plusieurs styles de fiches banane disponibles, y compris des fiches simples et doubles, ainsi que celles qui nécessitent un vissage ou un sertissage.

2. Préparer le fil de haut-parleur

Mesurez et coupez votre fil de haut-parleur à la longueur désirée, en ajoutant un peu plus pour faciliter la connexion et les ajustements. Utilisez un décapant de fil pour retirer environ 1,5 cm d’isolation de chaque extrémité du fil, exposant les brins de cuivre nus.

3. Torsader et étamer le fil (optionnel)

Torsadez les brins de cuivre exposés pour éviter l’effilochage et pour garantir une surface de contact solide. Vous pouvez également étamer les extrémités avec un fer à souder et un peu de soudure pour rendre la connexion encore plus robuste et facile à travailler.

4. Attacher les fiches banane

Selon le type de fiche banane :

• Type à vis : Dévissez la vis de maintien sur la fiche, insérez le fil tordu (et étamé) dans le trou de la fiche et serrez la vis pour sécuriser le fil.
• Type à sertir : Insérez le fil dans la fiche et utilisez un outil de sertissage pour sertir le barillet métallique autour du fil, le sécurisant.

5. Connecter les fiches banane à votre équipement

Insérez les fiches banane dans les terminaux de haut-parleur correspondants de votre récepteur ou amplificateur. Les fiches banane sont conçues pour s’insérer correctement dans ces terminaux, fournissant une connexion stable et sécurisée. Assurez-vous que les fiches sont complètement insérées et que la connexion semble ferme.

6. Vérifier la polarité et la connexion

Assurez-vous que les fils positifs et négatifs sont correctement connectés à leurs terminaux respectifs – positif à positif et négatif à négatif. Cela est crucial pour maintenir la phase correcte des haut-parleurs et obtenir la meilleure qualité sonore.

7. Tester le système

Allumez votre système audio et jouez un morceau audio. Écoutez les distorsions ou les déséquilibres. Si tout semble bon, vous avez connecté avec succès vos fils de haut-parleur en utilisant des fiches banane !

8. Sécuriser et organiser le câblage

Une fois que vous êtes satisfait de la connexion et du son, utilisez des attaches de câble ou des clips pour organiser et sécuriser vos fils de haut-parleur. Cela aide à prévenir les déconnexions accidentelles et maintient une installation propre.

Connecter des fils de haut-parleur à des fiches banane non seulement simplifie le processus de connexion et de déconnexion de vos haut-parleurs, mais améliore également considérablement la fiabilité de vos connexions audio. C’est une mise à niveau simple qui peut faire une grande différence tant en termes d’utilisabilité que de qualité audio.
