Nous savons tous à quel point chaque composant d’un équipement musical est essentiel pour produire une excellente qualité sonore et une expérience d’écoute engageante. En ce qui concerne les câbles de haut-parleur, les câbles coaxiaux sont remarquables pour transmettre des signaux audio de haute qualité entre les composants audio et les haut-parleurs. Ces câbles réduisent la perte de signal et les interférences grâce à leur structure et design uniques, aboutissant à une clarté sonore et une fidélité améliorées.
Dans cet article, nous allons examiner les caractéristiques, les avantages et les éléments à prendre en compte lors de l’utilisation de câbles coaxiaux dans votre système audio.

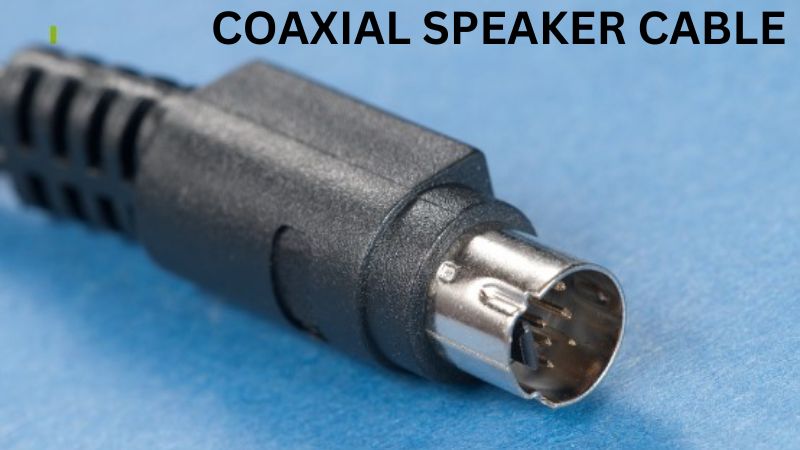

Qu’est-ce qu’un câble de haut-parleur coaxial ?
Les câbles coaxiaux sont couramment utilisés pour assurer une transmission continue des signaux de fréquence radio (RF). Ces câbles de haut-parleur transfèrent efficacement les signaux numériques sur analogique. Ils peuvent gérer des transmissions numériques à haute fréquence et des sorties audio plus faibles allant d’environ 20 kHz à 300 GHz grâce à une connexion coaxiale. De plus, ces câbles sont connus pour offrir une bande passante plus élevée des signaux numériques et une durabilité accrue par rapport aux câbles audio standard.
Le câble coaxial est largement utilisé pour recevoir des signaux visuels et audio via des connecteurs composites et composants dans la télévision par câble, les systèmes audio, la radio, les équipements vidéo et les consoles de jeux.
Un câble de haut-parleur coaxial est un fil conducteur électrique blindé et isolé, qui contient un conducteur métallique interne et une couverture en cuivre tissée pour transmettre des données à haute fréquence et à grande vitesse sur de longues distances.
De nos jours, les câbles coaxiaux sont omniprésents :
- Systèmes stéréo à domicile (y compris les connexions de haut-parleurs).
- Enregistrement audio avec un microphone.
- Connecter des instruments de musique électriques à des amplificateurs.
Qu’est-ce qui compose un câble coaxial ?
Bien qu’il existe plusieurs types de câbles coaxiaux avec des designs distincts pour diverses utilisations, tous les câbles coaxiaux contiennent quatre composants essentiels. Ces composants sont listés dans l’ordre d’apparition de l’extérieur vers le centre :
- Conducteur central
- Isolant diélectrique
- Écran métallique
- Gaine plastique
| Composants d’un câble coaxial |
| 1. Le conducteur central
C’est la partie qui fait le travail : elle transmet le signal et sert de mise à la terre électrique pour le câble. Ceux-ci sont souvent fabriqués en cuivre, bien qu’ils puissent également être construits en acier avec un revêtement en fil de cuivre. Un isolant diélectrique est enroulé autour du conducteur central en cuivre. |
| 2. L’isolant diélectrique interne
L’isolant existe pour séparer l’écran métallique du fil central. Selon le type de câble coaxial, le type d’isolants fusionnés dans le fil central peut varier entre mousse plastique, plastique solide ou entretoises d’air. Il possède également une gaine recouverte de PVC, ce qui rend la couche extérieure de l’isolant facile à étirer. |
| 3. L’écran métallique en cuivre tissé
On peut souvent trouver un câble coaxial avec deux écrans, qui est du fil de cuivre tissé avec du papier aluminium. Ce composant protège le signal transmis contre les interférences des ondes radio. |
| 4. La gaine plastique extérieure
La gaine plastique externe du câble, généralement fabriquée en polychlorure de vinyle, protège les composants internes du câble qui gèrent la transmission du signal et la protection contre les interférences. |
Comment cela diffère-t-il des câbles coaxiaux numériques ?
Les câbles coaxiaux et les câbles coaxiaux numériques peuvent être déroutants pour les personnes qui ne connaissent pas les différents câbles de haut-parleur. Alors, examinons comment un câble coaxial numérique diffère d’un câble coaxial standard.
- Même les câbles audio coaxiaux numériques sont conçus pour transmettre des signaux audio d’une clarté cristalline d’un amplificateur à un haut-parleur comme un câble coaxial standard.
- De plus, ils sont conçus de manière similaire pour servir le même objectif. Les câbles coaxiaux numériques incluent un fil central en matériau isolant, un boîtier plastique et un écran métallique.
- Les câbles audio numériques coaxiaux peuvent être connectés à des décodeurs, des modems de télévision par câble, des barres de son, des satellites, des radios, antennes TV, haut-parleurs, lecteurs Blu-ray, et bien d’autres en raison de leur large éventail d’applications audio et vidéo.
- Les audiophiles préfèrent opter pour des câbles audio numériques coaxiaux pour leur capacité à gérer une vaste gamme de fréquences électriques. Bien que les câbles audio numériques coaxiaux puissent transporter des fréquences électriques sur une large gamme de fréquences audio, ils ne peuvent pas gérer des formats audio haute qualité multi-canaux comme les fils coaxiaux standard.
Types de câbles de haut-parleur coaxiaux
Les câbles de haut-parleur coaxiaux sont largement classés en différents types en fonction des normes RG, des caractéristiques, des caractéristiques et de la construction pour répondre à divers besoins de systèmes audio.
| Différents types de câbles coaxiaux |
1. Câble coaxial rigide
|
2. Câble coaxial de subwoofer
|
3. Câbles coaxiaux flexibles
|
4. Câble coaxial micro
|
5. Câbles coaxiaux rigides
|
6. Câbles coaxiaux semi-rigides
|
7. Câble coaxial formable
|
8. Câble coaxial double
|
9. Câble triaxial
|
10. Câble coaxial rayonnant
|
11. Câbles coaxiaux miniatures
|
12. Câbles coaxiaux à haute température
|
13. Câbles coaxiaux à haute fréquence
|
14. Câble coaxial refroidi à l’eau
|
15. Câble ruban coaxial
|
Taille des câbles de haut-parleur coaxiaux
Les câbles coaxiaux sont fabriqués dans différentes tailles pour servir divers objectifs. Voici une liste de certaines tailles de câbles couramment utilisées.
1. Câble coaxial RG-6
- Les câbles coaxiaux RG-6 ont un diamètre de noyau de 1,024 mm et un diamètre extérieur variant de 6,86 mm à 7,57 mm avec une impédance de 75Ω pour transmettre des vidéos et des données de haute qualité sans aucune perte de signal.
- Les connecteurs de type F sont souvent utilisés pour terminer le fil coaxial RG-6, offrant une connexion sécurisée et durable. Ces câbles coaxiaux sont utilisés dans la télévision par câble, la télévision par satellite, l’internet à large bande et les systèmes de vidéosurveillance.
- Les câbles coaxiaux RG-6 sont parfaits pour des longueurs de câble prolongées car ils supportent une transmission de signal efficace sur de longues distances.
2. Câble coaxial RG-7
- Les câbles coaxiaux RG-7 ont un diamètre de noyau de 1,3 mm et un diamètre extérieur de 8,13 mm avec une impédance de 75Ω pour une transmission vidéo et de données de haute qualité avec intégrité de signal.
- Les connecteurs de type F sont utilisés pour terminer le fil coaxial RG-7, offrant une connexion sécurisée et durable. Ces câbles coaxiaux sont utilisés dans la télévision par câble, la télévision par satellite et les modems.
3. Câble coaxial RG-8
- Les câbles coaxiaux RG-8 ont un diamètre de noyau variant de 1,47 mm à 2,17 mm et un diamètre extérieur variant de 6,1 mm à 10,3 mm avec une impédance de 50Ω pour des transmissions numériques à haute fréquence.
- Les câbles coaxiaux RG-8 sont couramment utilisés pour les transmissions radio car ils constituent un match idéal pour diverses antennes d’émetteur et émetteurs radio.
4. Câble coaxial RG-11
- Les câbles coaxiaux RG-11 ont un diamètre de noyau de 1,63 mm et un diamètre extérieur de 10,5 mm avec une impédance de 75Ω pour une transmission de données de haute qualité.
- Ces câbles coaxiaux robustes peuvent gérer et supporter une grande variété de fréquences allant jusqu’à 3 GHz (ou plus) pour des transmissions numériques fiables sur de longues distances.
- Ils sont utilisés dans des applications de transmission de signal telles que des signaux satellites, des réseaux de distribution de télévision par câble à grande échelle et le trafic internet à large bande qui nécessitent une faible perte de signal et de bonnes performances.
5. Câble coaxial RG-56
- Les câbles coaxiaux RG-56 ont un diamètre de noyau de 1,49 mm et un diamètre extérieur de 7,82 mm avec une impédance de 48Ω pour une transmission de signal à haute tension.
- Ils sont généralement conçus pour gérer des tensions allant jusqu’à 8000 v et sont utilisés dans des applications à haute tension.
6. Câble coaxial RG-58
- Les câbles coaxiaux RG-58 ont un diamètre de noyau de 0,81 mm et un diamètre extérieur de 5 mm avec une impédance de 50Ω pour des communications efficaces.
- Ils sont idéaux pour les communications radio, la radio amateur et les instruments électroniques nucléaires.
7. Câble coaxial RG-59
- Les câbles coaxiaux RG-59 ont un diamètre de noyau de 0,64 mm et un diamètre extérieur de 6,1 mm avec une impédance de 75Ω pour une transmission de données à basse fréquence sans perte de signal.
- Ils sont principalement utilisés pour des applications vidéo et audio à basse fréquence, telles que les systèmes CCTV, les installations de vidéosurveillance et les anciennes connexions vidéo composite.
8. Câble coaxial RG-60
- Les câbles coaxiaux RG-60 ont un diamètre de noyau de 1,024 mm et un diamètre extérieur de 10,8 mm avec une impédance de 50Ω pour une transmission de signal à haute tension.
- Ils sont généralement conçus pour gérer des applications à grande vitesse telles que la télévision par câble HD, l’internet par câble haute vitesse, etc.
Jetez un coup d’œil aux normes RG (Radio Guide) pour un aperçu rapide.
| Câble RG | Impédance | Diamètre de noyau | Diamètre extérieur | Applications |
| RG-6 | 75Ω | 1,024 mm | 6,86 mm – 7,57 mm | Télévision par câble, télévision par satellite, et modem |
| RG-7 | 75Ω | 1,3 mm | 8,13 mm | Télévision par câble, télévision par satellite, et modem |
| RG-8 | 50Ω | 1,47 mm – 2,17 mm | 6,1 mm – 10,3 mm | Radio amateur |
| RG-11 | 75Ω | 1,63 mm | 10,5 mm | Applications à haute fréquence comme la télévision par câble et la télévision par satellite |
| RG-56 | 48Ω | 1,49 mm | 7,82 mm | Toutes les applications à haute tension |
| RG-58 | 50Ω | 0,81 mm | 5 mm | Communications radio, radio amateur, et instruments électroniques nucléaires |
| RG-59 | 75Ω | 0,64 mm | 6,1 mm | CCTV, transmission vidéo RF en HD et ultra haute qualité |
| RG-60 | 50Ω | 1,024 mm | 10,8 mm | Télévision par câble HD et internet à haute vitesse |
Impédance des câbles de haut-parleur coaxiaux
L’impédance est un facteur important qui distingue les câbles coaxiaux. Cette caractéristique représente les degrés de transmission d’énergie et d’ondes stationnaires et impacte également la compatibilité du câble avec le système de haut-parleurs. Les valeurs d’impédance les plus courantes sont :
| 50Ω |
|
| 75Ω |
|
| 93Ω & 52Ω |
|
Types de connecteurs pour câbles coaxiaux
Il existe plusieurs types de connecteurs utilisés pour les câbles coaxiaux en fonction de leur type de classification RG. Voici ci-dessous certains des connecteurs les plus utilisés.
| Types de connecteurs pour câbles coaxiaux |
Connecteur BNC
|
Connecteurs de type N
|
Connecteurs SMA
|
Connecteurs de type F
|
Connecteurs RCA
|
Connecteurs MCX
|
Comparaison : câbles coaxiaux vs câbles optiques vs câbles HDMI
- Les connexions coaxiales ont une bande passante supérieure à celle d’une connexion numérique optique, car elles offrent une plus grande capacité pour divers services tels que la voix, le multimédia, la vidéo, et même les données.
- Les connexions optiques réduisent le bruit se déplaçant de l’appareil source vers le circuit. Elles peuvent être directement liées au DAC des récepteurs AV et les fibres optiques sont utilisées dans les câbles de communication optique au lieu des fils en cuivre.
- Bien que les câbles coaxiaux puissent transmettre plus de données qu’un lien numérique optique, ces deux câbles sont incapables de supporter des formats audio sans perte. De plus, l’installation des câbles coaxiaux est relativement simple par rapport aux connexions optiques.
- Comparé à coaxial et aux lignes optiques numériques, une connexion HDMI offre une bande passante inégalée. Ces connexions peuvent prendre en charge tous les formats sonores, y compris Dolby Digital, Dolby TrueHD, Dolby Atmos, et DTS Master Audio.
- De plus, les câbles HDMI fonctionnent bien avec les formats vidéo tels que 4K Ultra, les résolutions HD, et diverses combinaisons HDR. Cette connexion se trouve couramment dans des appareils sources tels qu’un récepteur AV, une barre de son, et un téléviseur.
Avantages et limitations des câbles de haut-parleur coaxiaux
Les câbles coaxiaux sont une excellente option pour transporter le signal de votre récepteur (ou) amplificateur vers vos haut-parleurs car ils transportent des signaux à haute fréquence avec un minimum d’interférences. Voici la liste des avantages et des inconvénients des câbles coaxiaux.
Avantages des câbles coaxiaux
- Des signaux audio de haute qualité sont transmis à des vitesses plus élevées.
- Ces câbles sont simples à installer et sont extrêmement durables.
- Conçus avec un excellent blindage contre les interférences (ou) le bruit provenant d’autres transmissions.
- Offrent des performances fiables et une meilleure qualité sonore sur de courtes distances.
- Ils sont largement utilisés dans des environnements professionnels en raison de leur robustesse exceptionnelle et de leur capacité à créer un audio numérique de haute qualité.
- Ils sont très abordables sans compromettre la qualité de transmission vidéo et audio.
- Les câbles coaxiaux sont adaptables et peuvent être utilisés dans divers secteurs et contextes, y compris la transmission TV et radio, les systèmes de divertissement à domicile, les systèmes de sécurité et la mise en réseau de données.
Inconvénients des câbles coaxiaux
- La perte de signal est un problème avec des fils longs.
- Les câbles coaxiaux sont plus difficiles à dissimuler car ils sont plus volumineux, plus lourds et moins flexibles.
- Extrêmement sensibles aux interférences électromagnétiques.
- Compatibles uniquement avec certains appareils audio.
- Il est plus difficile de les terminer (ou) de les terminer avec précision.
- Les configurations coaxiales ne prennent pas en charge des systèmes sonores populaires tels que DTS-HD Master Audio.
Comment choisir le bon câble de haut-parleur coaxial ?
Voici quelques facteurs importants à prendre en compte lors de la sélection d’un câble de haut-parleur coaxial.
1. Calibre du câble
En général, le calibre d’un câble se réfère à l’épaisseur (ou) au diamètre du fil. Les câbles plus épais offrent une résistance inférieure et sont capables de supporter des niveaux de puissance plus élevés.
En général, les câbles avec des calibres plus petits tels que 12 (ou) 14 sont recommandés pour les systèmes de haut-parleurs plus puissants, tandis que les câbles avec des calibres plus grands comme 16 (ou) 18 peuvent être utilisés pour des systèmes moins puissants.
2. Matériau du câble
Choisissez des câbles fabriqués à partir de matériaux de haute qualité pour une excellente transmission du signal et durabilité. Cependant, le cuivre est largement utilisé pour les câbles de haut-parleurs en raison de ses caractéristiques de conductivité exceptionnelles. De plus, optez pour des câbles avec une isolation et un blindage appropriés pour éviter les interférences de signal et maintenir l’intégrité du signal.
3. Longueur du câble
Mesurez d’abord la distance et choisissez la longueur de fil nécessaire pour votre système de haut-parleurs. Assurez-vous que le fil n’est ni trop long ni trop court. Utilisez toujours un fil suffisamment long pour connecter la source audio aux haut-parleurs. Et évitez de laisser une longueur de câble excessive, car cela peut causer des pertes de signal et réduire la qualité audio.
4. Type de connecteur
Choisissez le bon type de connexion pour vos haut-parleurs et votre équipement audio. Assurez-vous que les connecteurs que vous choisissez sont fabriqués à partir de matériaux de haute qualité pour fournir une connexion sûre et fiable, éliminant ainsi toute perte de signal et facilitant l’installation.
5. Budget
Définissez votre budget avant d’acheter les câbles coaxiaux. Choisissez le câble qui est compatible avec votre système audio et répond aux fonctionnalités requises. Toutefois, il existe de nombreux câbles avec de nombreuses fonctionnalités qui se trouvent dans une gamme abordable.
6. Avis
Il est toujours conseillé de lire les retours partagés par d’autres utilisateurs provenant de diverses plateformes en ligne avant d’acheter les câbles. En effet, ces avis vous aideront à comprendre les performances des câbles et à choisir celui qui correspond le mieux à vos besoins.
Conclusion
En conclusion, les câbles coaxiaux sont un composant quotidien de l’équipement audiophile, avec des applications allant des décodeurs aux transmissions de signaux audio et vidéo en passant par les connexions de haut-parleurs. Il s’agit d’une forme de câble électrique capable de transférer des signaux de radiofréquence (RF). Et c’est tout sur les câbles de haut-parleur coaxiaux. Nous espérons que cet article a couvert tous les aspects importants, y compris ce qu’ils sont, leur classification, leurs avantages, leurs limitations et les facteurs essentiels à prendre en compte lors du choix du bon câble coaxial qui convient à vos besoins.
De nos jours, de nombreuses personnes se tournent vers les câbles coaxiaux en raison de leur coût, de leur transmission à large bande et de leur durabilité. Nous espérons que vous l’ajouterez également en tant que fil de haut-parleur en raison de sa faible inductance et de son conducteur épais. Merci de nous faire savoir…
Câble de haut-parleur coaxial – FAQ
Réponse : Oui, un câble coaxial fonctionne bien pour la transmission audio. En plus des haut-parleurs standard et des subwoofers, les fils coaxiaux peuvent également être utilisés comme câbles micro en raison de leur capacité à produire des basses fréquences avec un rapport signal/brouillard élevé.
Réponse : Les câbles coaxiaux peuvent être utilisés comme câbles de subwoofer sur de longues distances supérieures à 40 pieds grâce à leur blindage amélioré et leur coût inférieur.
Réponse : Le câble coaxial RG-6 est l’un des types de câbles coaxiaux les plus répandus et couramment utilisés. Il est souvent utilisé pour les installations de télévision par câble, les installations de télévision par satellite et les connexions Internet haute vitesse.
Réponse : Bien sûr, vous pouvez connecter plusieurs câbles coaxiaux ensemble à l’aide de connecteurs coaxiaux (ou) de coupleurs pour prolonger la longueur du câble pour des longueurs plus importantes.
Réponse : Oui, les câbles coaxiaux peuvent être utilisés pour des installations extérieures. En fait, ils sont spécifiquement conçus avec des gaines résistantes aux intempéries et aux UV pour résister à l’exposition aux éléments et fournir une transmission de signal fiable dans des environnements extérieurs.
Réponse : Les câbles coaxiaux RG-6 et RG-11 sont largement utilisés pour les connexions Internet afin de garantir la bande passante et l’intégrité du signal requises pour une transmission de données haute vitesse dans les applications de câbles Internet et de large bande.
Réponse : Oui, des adaptateurs de câble coaxial vers câble de haut-parleur sont disponibles. Ils possèdent une entrée coaxiale d’un côté et des connecteurs de câble de haut-parleur de l’autre. Ces adaptateurs sont utilisés pour convertir une connexion coaxiale en une connexion de câble de haut-parleur.
