Le F-panel sur votre carte mère est une série de connecteurs cruciaux pour différentes opérations critiques liées aux boutons et indicateurs que vous voyez sur votre boîtier CPU. Certains le désignent également comme le connecteur de panneau avant ou les connecteurs de panneau avant. Ces connecteurs contrôlent le fonctionnement du bouton d’alimentation et du bouton de réinitialisation.
Qu’est-ce que les connecteurs de panneau avant sur une carte mère ?
Les connecteurs de panneau avant relient la carte mère à votre boîtier CPU. Les boutons et indicateurs sur votre boîtier CPU sont connectés à ces connecteurs de panneau avant. Ce sont de petits broches ayant des fonctions spécifiques. Par exemple, il y a deux broches spécifiques pour le bouton d’alimentation et deux broches spécifiques pour le bouton de réinitialisation. Voici les cinq types de broches disponibles dans les connecteurs de panneau avant.
- Broches du bouton d’alimentation – Un câble relie ces broches au bouton d’alimentation sur le boîtier CPU. Elles sont étiquetées « PW » ou « PWR-SW » sur la carte mère.
- Broches du bouton de réinitialisation – Un câble relie ces broches au bouton de réinitialisation sur le boîtier CPU. Elles sont étiquetées « RES » sur la carte mère.
- Broches de LED d’alimentation – Il y a trois broches différentes qui se connectent aux indicateurs LED sur le boîtier CPU. Ces trois broches LED montrent l’état de l’ordinateur – allumé, éteint et en mode veille. Elles sont étiquetées « PWR-LED » sur la carte mère.
- Broches de LED de disque dur – Il y a deux broches qui se connectent à l’indicateur LED clignotant sur le boîtier CPU. L’activité clignotante montre le niveau des opérations effectuées sur le disque dur. Elles sont étiquetées « HD » sur la carte mère.
- Broches du haut-parleur – Il y a quatre broches qui se connectent au haut-parleur de code d’erreur interne. Vous entendrez un bip en cas d’erreur au démarrage de l’ordinateur ou si vous appuyez sur la mauvaise touche dans le BIOS, etc. Elles sont étiquetées « SPEAK » sur la carte mère.
Comment identifier les connecteurs de panneau avant sur une carte mère ?
Il existe deux manières d’identifier les connecteurs de panneau avant sur votre carte mère.

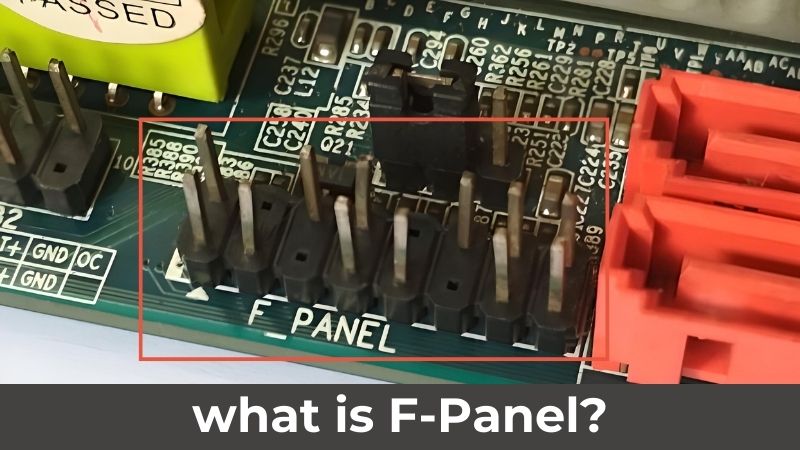

- Scanner la carte mère manuellement : Vous devez vérifier les bords de la carte mère et rechercher l’étiquette « F_Panel ». Si la carte mère est déjà fixée au boîtier CPU, cherchez le bord le plus proche de l’avant de votre boîtier CPU. Comme les connecteurs avant se connectent aux boutons et indicateurs sur votre boîtier CPU, ils sont placés à proximité. Voici à quoi ressemblent les connecteurs de panneau avant sur une carte mère.
- Utiliser le manuel de votre carte mère : Il est facile de repérer les connecteurs de panneau avant en consultant le manuel de la carte mère. Chaque manuel de carte mère contient un schéma de la carte mère indiquant toutes les différentes pièces, et vous pouvez trouver le panneau avant de votre carte mère et le comparer à la carte mère physique facilement. Voici à quoi ressemblent les connecteurs de panneau avant dans un manuel de carte mère.
Comment savez-vous quelles broches utiliser ?
Les broches sont placées côte à côte et chaque broche a une fonction différente. Il est très courant de confondre les broches à utiliser pour chacune de ces fonctions. Si vous n’avez pas de personne expérimentée autour de vous, vous risquez de commettre des erreurs, ce qui pourrait court-circuiter votre carte mère. Par conséquent, il est conseillé de consulter d’abord le manuel de votre carte mère pour identifier chaque broche correctement et bien comprendre leurs fonctions.
Ensuite, vous devez connecter les câbles à votre boîtier CPU pour relier les connecteurs de panneau avant au boîtier CPU. Chaque port des câbles mentionne une étiquette sous forme abrégée. En général, le bouton d’alimentation, le bouton de réinitialisation et la LED de disque dur n’ont pas de ports positifs ou négatifs, et ils sont fournis dans leur intégralité. Vous devez identifier les broches sur le panneau avant et les brancher.
Toutefois, deux ports sont disponibles pour la LED d’alimentation – positif et négatif. Vérifiez le panneau avant de votre carte mère pour découvrir les broches positives et négatives pour la LED d’alimentation. De cette manière, vous pouvez brancher les ports du câble, et vous êtes prêt à démarrer. Vérifiez-les à nouveau, et vous pouvez allumer votre CPU. Appuyez sur les boutons de votre boîtier CPU pour vous assurer qu’ils fonctionnent correctement, avec les indicateurs.
Qu’est-ce que le F-Panel – FAQ
Réponse : Le panneau avant contient les broches qui se connectent aux boutons et indicateurs de votre boîtier CPU par le biais de câbles pour les rendre fonctionnels.
Réponse : Chaque boîtier CPU possède des câbles reliant les boutons et indicateurs associés aux connecteurs de panneau avant. Vous devez connecter les ports corrects aux broches du panneau avant en vous référant au manuel de la carte mère.
Réponse : Les deux types de panneaux sur une carte mère sont le panneau avant et le panneau arrière. Le panneau avant rend fonctionnels les boutons et indicateurs du boîtier CPU. Le panneau arrière rend fonctionnels les dispositifs externes. Le panneau arrière se compose des ports que vous pouvez voir à l’arrière du boîtier CPU.
Conclusion
Les connecteurs ou en-têtes de panneau avant sont une partie essentielle de chaque carte mère. Si vous assemblez votre ordinateur, vous devez connaître les panneaux avant, de leurs fonctions à leur identification. Toutes les informations avec illustrations vous sont fournies afin de comprendre chaque aspect correctement et d’effectuer toutes les opérations de manière ordonnée.
