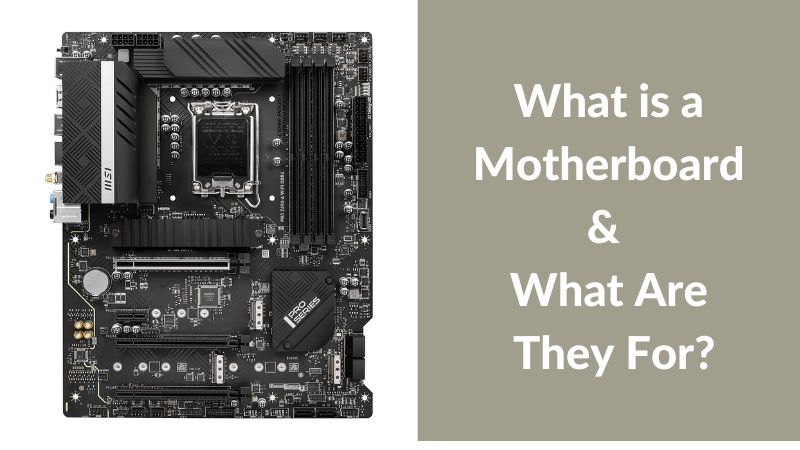

Une carte mère est un circuit imprimé qui sert de plateforme principale pour connecter et communiquer entre divers composants matériels dans un système informatique. Elle agit comme un hub central, reliant les différents composants d’un ordinateur, tels que le CPU, la mémoire, le stockage et les périphériques.
Carte mère et son emplacement
La carte mère est généralement située à l’intérieur du boîtier de l’ordinateur, fixée au châssis du boîtier. La carte mère repose sur des entretoises, qui sont des vis permettant de surélever légèrement la carte au-dessus du boîtier, empêchant ainsi tout contact avec le boîtier métallique et la création d’un court-circuit.
La carte mère se trouve habituellement dans la partie inférieure du boîtier, près de l’alimentation et des connecteurs de panneau avant, ce qui permet de connecter des appareils tels que les ports USB, les prises audio et les boutons d’alimentation. L’arrière de la carte mère fait généralement face à l’arrière du boîtier, où se trouvent divers ports d’E/S, tels que USB, Ethernet et ports d’affichage.
Pour accéder à la carte mère, il est nécessaire de retirer le panneau latéral du boîtier de l’ordinateur en dévissant les vis ou en utilisant un mécanisme de verrouillage, selon le design du boîtier. Une fois le panneau latéral enlevé, vous pouvez voir la carte mère et ses composants, y compris le CPU, les logements RAM, les connecteurs de stockage et les emplacements d’extension.
But d’une carte mère
La carte mère est le principal circuit dans un système informatique, et elle sert de plateforme pour connecter et communiquer entre divers composants matériels. Les fonctions et les objectifs d’une carte mère comprennent :
- Fournir une plateforme pour le CPU : La carte mère offre un socket où le CPU peut être monté et connecté au reste du système. Elle dispose également d’un chipset qui gère la communication entre le CPU, la mémoire et les autres composants.
- Connecter les modules de mémoire : La carte mère possède des emplacements pour les modules de mémoire, permettant à l’ordinateur d’accéder à la RAM pour stocker et récupérer des données.
- Connecter les disques de stockage : La carte mère fournit des connecteurs pour des dispositifs de stockage tels que les disques durs et les disques à état solide, permettant à l’ordinateur de stocker et récupérer des données.
- Supporter les cartes d’expansion : La carte mère dispose d’emplacements d’expansion permettant d’ajouter des composants tels que des cartes graphiques, des cartes son ou des cartes réseau.
- Fournir l’alimentation aux composants : La carte mère distribue l’énergie de l’alimentation aux différents composants du système informatique, garantissant qu’ils disposent de l’énergie nécessaire pour fonctionner.
- Gérer l’entrée et la sortie (E/S) : La carte mère connecte des dispositifs périphériques tels que les claviers, les souris, les moniteurs et d’autres dispositifs d’entrée/sortie.
- Fournir le support BIOS et firmware : La carte mère prend en charge le système de base d’entrée/sortie (BIOS) et le firmware, essentiels pour démarrer l’ordinateur et gérer les paramètres système.
Facteurs de forme d’une carte mère
Les cartes mères se présentent dans différentes tailles et formes, connues sous le nom de facteurs de forme. Les facteurs de forme de la carte mère sont :
- ATX (Advanced Technology eXtended) : L’ATX est le facteur de forme de carte mère le plus courant pour les ordinateurs de bureau. Il mesure 12 x 9,6 pouces (305 x 244 mm) et dispose d’une mise en page standard pour les emplacements d’expansion, les ports d’E/S et les connecteurs d’alimentation.
- Micro-ATX (mATX) : Le Micro-ATX est une version plus petite de la carte mère ATX, mesurant 9,6 x 9,6 pouces (244 x 244 mm). Il possède moins d’emplacements d’expansion mais est compatible avec de nombreux boîtiers ATX.
- Mini-ITX : Le Mini-ITX est une carte mère de petit facteur de forme, mesurant 6,7 x 6,7 pouces (170 x 170 mm). Elle est utilisée dans des ordinateurs de bureau compacts, des PC de salon et d’autres systèmes à petit facteur de forme.
- EATX (Extended ATX) : L’EATX est une version plus grande de la carte mère ATX, mesurant 12 x 13 pouces (305 x 330 mm). Elle dispose de plus d’emplacements d’expansion et est conçue pour des ordinateurs de bureau haut de gamme et des stations de travail.
- BTX (Balanced Technology eXtended) : Le BTX est un facteur de forme de carte mère désormais obsolète, développé par Intel. Il a été conçu pour améliorer la gestion thermique et réduire le bruit dans les systèmes de bureau, mais n’a jamais été largement adopté.
- ITX (Information Technology eXtended) : L’ITX est un facteur de forme de carte mère flexible qui peut être utilisé pour diverses applications. Il comprend plusieurs variations, telles que Nano-ITX, Pico-ITX et Mobile-ITX.
Connexions, emplacements et ports d’une carte mère
Voici quelques-unes des connexions, emplacements et ports les plus courants que l’on trouve sur une carte mère :
- Socket CPU : Un emplacement sur la carte mère qui connecte le CPU à la carte et fournit de l’énergie au CPU.
- Emplacements de mémoire : Emplacements sur la carte mère où les modules RAM sont insérés pour fournir de la mémoire à l’ordinateur.
- Emplacements d’expansion : Emplacements sur la carte mère permettant l’installation de cartes d’expansion, telles que des cartes graphiques ou des cartes son, pour ajouter des fonctionnalités à l’ordinateur.
- Ports SATA : Ports sur la carte mère permettant de connecter des disques durs SATA et des disques à état solide.
- Emplacements M.2 : Emplacements sur la carte mère permettant l’installation de disques à état solide M.2, qui sont plus rapides et plus petits que les disques SATA traditionnels.
- Ports USB : Ports sur la carte mère permettant de connecter des dispositifs USB tels que des claviers, des souris et des disques durs externes.
- Port Ethernet : Un port de la carte mère connectant un câble réseau pour un accès Internet donné.
- Ports audio : Ports sur la carte mère permettant de connecter des enceintes, des écouteurs et des microphones.
- Ports HDMI/DisplayPort/VGA/DVI : Ports sur la carte mère permettant la connexion d’un écran, fournissant une sortie vidéo depuis l’ordinateur.
- Connecteurs d’alimentation : Connecteurs sur la carte mère permettant de connecter l’alimentation, fournissant l’énergie à la carte mère et à ses composants.
Fonctionnement d’une carte mère
Voici les fonctions essentielles d’une carte mère :
- CPU : L’unité centrale de traitement (CPU) est montée sur le socket de la carte mère et traite les données et instructions reçues de la mémoire système et d’autres composants.
- Mémoire système : Les modules de mémoire système sont insérés dans les emplacements de mémoire de la carte mère. Ils fournissent un stockage temporaire pour les données et instructions que le CPU doit accéder rapidement.
- Emplacements d’expansion : Les emplacements d’expansion sur la carte mère permettent l’installation de composants matériels supplémentaires, tels que des cartes graphiques, des cartes son ou des cartes réseau.
- Chipset : Le chipset sur la carte mère gère la communication entre le CPU, la mémoire, les emplacements d’expansion et d’autres composants.
- BIOS/Firmware : Le système de base d’entrée/sortie (BIOS) ou le firmware sur la carte mère gère le processus de démarrage et les paramètres système. Il initialise les composants matériels, charge le système d’exploitation et contrôle les paramètres système tels que la vitesse des ventilateurs et la fréquence d’horloge.
- Alimentation : L’alimentation se connecte aux connecteurs d’alimentation de la carte mère, fournissant de l’énergie à la carte mère et à ses composants.
- Entrée/Sortie (E/S) : Les interfaces d’E/S sur la carte mère fournissent des connecteurs pour les dispositifs périphériques tels que les claviers, les souris, les moniteurs et d’autres dispositifs d’entrée/sortie.
Utilisations d’une carte mère
- La carte mère sert de principal circuit dans un système informatique, reliant et communiquant entre divers composants matériels.
- Elle fournit une plateforme pour installer le CPU, la mémoire système, les cartes d’expansion et d’autres composants matériels.
- La carte mère gère la communication entre le CPU, la mémoire, les emplacements d’expansion et d’autres composants.
- Elle fournit les connecteurs d’alimentation pour que l’alimentation délivre de l’énergie à la carte mère et à ses composants.
- La carte mère gère le processus de démarrage et les paramètres système via le BIOS/firmware.
- Les interfaces d’E/S sur la carte mère fournissent des connecteurs pour les dispositifs périphériques tels que les claviers, les souris, les moniteurs, et d’autres dispositifs d’entrée/sortie.
- La carte mère est un composant critique d’un système informatique, servant de base à l’intégration et à l’opération de divers composants matériels.
Conclusion
En conclusion, la carte mère est la colonne vertébrale d’un système informatique, fournissant une plateforme pour installer et coordonner divers composants matériels tels que le CPU, la mémoire, les cartes d’expansion, et les interfaces d’entrée/sortie. Elle gère la communication entre ces composants, fournit des connexions d’alimentation, et contrôle les paramètres système via le BIOS/firmware. L’importance de la carte mère ne saurait être exagérée, car elle est essentielle pour intégrer et faire fonctionner tous les autres composants matériels dans un système informatique.
