Construire un PC n’est pas une tâche facile, surtout lorsque vous assemblez un PC gaming. Les gens considèrent souvent uniquement les éléments essentiels, tels que la carte mère, la carte graphique et d’autres composants. Mais en réalité, il existe de nombreux composants mineurs qui sont tout aussi importants que les autres.

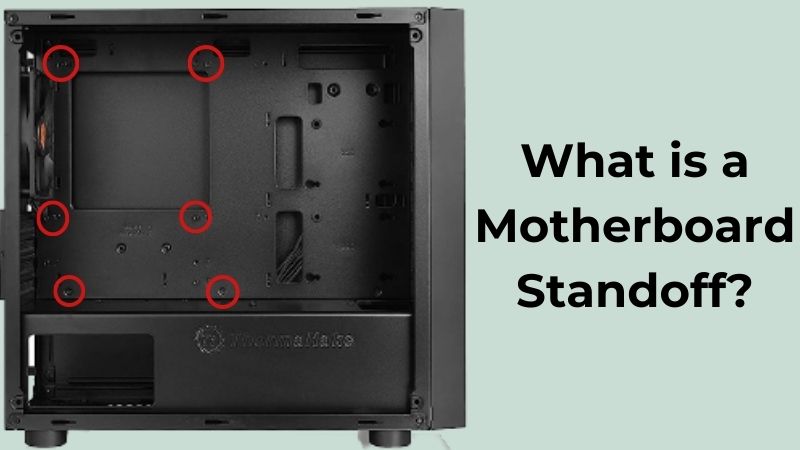

Qu’est-ce qu’un entretoise de carte mère et comment sont-elles utilisées ?
Une entretoise de carte mère est l’un des éléments du PC qui se positionne sous la carte mère. Le rôle principal de ces éléments est de préparer une base de montage adéquate pour la carte mère afin de maintenir une distance entre la surface de la carte mère et celle du boîtier du PC. En général, elles sont faites de plastique ou de laiton, mais jouent un rôle très important pour protéger la carte mère contre tout dommage.
Comme tout le monde le sait, les cartes mères sont l’une des parties les plus importantes d’un PC, prenant en charge certaines tâches majeures pour l’ordinateur. En général, les cartes mères sont directement placées sur la surface du boîtier à l’endroit prévu. Cela signifie qu’elles peuvent entrer en contact direct avec le dos de la carte mère qui contient des composants métalliques. Ce qui peut causer des dommages dus à des chocs électriques.
Les entretoises de carte mère sont-elles nécessaires ?
Pour comprendre la nécessité des entretoises, commençons par leur fonction principale. Les entretoises sont des composants à usage unique utilisés pour protéger la carte mère de tout dommage ou choc électrique. En termes simples, grâce aux entretoises de carte mère, un utilisateur peut maintenir une distance appropriée entre la surface du boîtier du PC et le dos de la carte mère. À l’aide des entretoises, on crée un positionnement adéquat pour la carte mère à une hauteur plus sûre, afin de créer une distance entre les deux surfaces. En négligeant l’installation des entretoises de carte mère, un utilisateur pourrait exposer le PC à des risques de dommages par choc. Non seulement la carte mère, mais aussi les autres composants qui sont en contact. En observant la position de tous les composants dans le boîtier du PC, l’utilisateur comprendra la nécessité et l’importance des entretoises de carte mère.
Les vis de la carte mère sont-elles incluses avec votre boîtier ?
La carte mère est livrée avec un ensemble de vis, mais celles-ci ne peuvent pas être utilisées pour les entretoises de carte mère. Si vous regardez de près, vous comprendrez que les vis dépendent davantage du type de boîtier que du type de carte mère. En général, les entretoises sont fournies avec le boîtier du PC et non avec la carte mère. Lorsque l’utilisateur achète le boîtier du PC, le packaging inclut de nombreuses vis qui peuvent être utilisées pour installer les entretoises de carte mère. Bien que la carte mère ait également des vis dans son packaging, elles sont généralement de type M.2. De plus, pour aider les nouveaux utilisateurs, le tout est accompagné d’un manuel d’utilisation.
Que se passe-t-il si vous n’utilisez pas d’entretoises de carte mère ?
En examinant de près la conception et la disposition du boîtier du PC et de ses composants, vous remarquerez qu’il n’y a pas d’écart entre la surface du boîtier et la surface arrière de la carte mère. Cela peut entraîner un contact direct entre la surface métallique et le dos de la carte mère, qui a de petits composants métalliques. Comme tout le monde le sait, la carte mère effectue de nombreuses tâches importantes et fonctionne en continu tant que le PC est allumé. Le contact entre deux surfaces métalliques peut provoquer un choc électrique, ce qui endommagera non seulement la carte mère, mais entraînera également des risques très élevés pour les autres composants. C’est pourquoi il est toujours conseillé d’installer les entretoises pour préserver la longévité de la carte mère et d’autres composants.
Quels sont les types d’entretoises de carte mère ?
Différents types d’entretoises de carte mère varient selon le type de matériau utilisé, la couleur et la taille, bien qu’elles mesurent normalement 1 cm de long. En ce qui concerne les matériaux, les plus courants sont le laiton et le plastique. La standardisation générale des entretoises est identifiée en fonction des tailles. De nombreuses entreprises fabriquant des entretoises suivent la norme UTS de #6-32 UNC ou la norme ISO de M3 pour une installation facile.
Comment installer une entretoise de carte mère ?
1. Vérifiez le format de votre carte mère
Le format est simplement la forme déterminée de la carte mère, ce qui donne à l’utilisateur une idée de ses dimensions. Tout d’abord, l’utilisateur doit identifier la taille de la carte mère, car le nombre d’entretoises nécessaires varie en conséquence. Par exemple, une mini ITX nécessite six entretoises, alors qu’une micro ATX en nécessite neuf.
2. Visser les entretoises
En général, le boîtier du PC a des emplacements de vis dédiés à la surface pour les entretoises de carte mère. Une fois que l’utilisateur a identifié la taille et le nombre d’entretoises, la prochaine étape consiste à visser les entretoises sur le boîtier à la position déterminée pour préparer la surface de montage adéquate pour la carte mère.
3. Positionner votre carte mère
Une fois cela fait, placez soigneusement la carte mère sur les entretoises. Utilisez également la broche d’alignement pour aligner correctement la carte mère. Mais avant cela, vérifiez le câblage et les autres composants. Ils ne doivent pas créer d’obstacles lors du montage de la carte mère, car cela pourrait endommager le composant. Une fois l’alignement effectué selon les entretoises et les trous, positionnez-le correctement pour les étapes suivantes.
4. Visser la carte mère
Le serrage des vis est l’étape la plus cruciale lors de l’installation de la carte mère et des entretoises. Cela requiert une force adéquate pour s’assurer que la carte mère est solidement fixée tout en gardant à l’esprit qu’une force excessive peut endommager les composants. Il est conseillé d’utiliser un tournevis approprié pour les vis.
Combien d’entretoises de carte mère ai-je besoin ?
Dans des avis honnêtes, un utilisateur peut installer autant d’entretoises que nécessaire tant que la carte mère est bien fixée. Il n’y a pas de règle stricte concernant le nombre d’entretoises, et il n’y aura pas de mauvais effet même si certaines entretoises sont situées en dehors des paramètres de la carte mère. Cependant, cela aura un impact si le nombre d’entretoises est insuffisant. La seule chose à garder à l’esprit lors de l’installation des entretoises est de ne pas en installer trop. Car cela pourrait endommager ou déformer la carte mère.
Que faire si mon boîtier possède déjà des entretoises mobiles / intégrées ?
Dans la conception moderne des boîtiers de PC, les entretoises mobiles/inégrées sont déjà incluses. Dans de tels cas, l’utilisateur n’a pas besoin d’installer d’autres entretoises. Ces entretoises intégrées préinstallées sont bien conçues et positionnées selon des directives de sécurité. Mais avant de monter la carte mère, vérifiez la compatibilité en fonction des trous et des vis. Comme la carte mère vient dans différentes tailles, il est possible qu’elle ne soit pas correctement positionnée. Pour la monter correctement, alignez les entretoises par rapport aux trous de la carte mère.
Que faire si mon boîtier a déjà une entretoise fixe installée ?
En général, dans de tels cas, le type de carte mère est déjà mentionné, car elles sont conçues pour un type spécifique. Tous les boîtiers de PC avec des entretoises fixes ne peuvent pas déplacer leurs entretoises à d’autres positions, ce qui indique la même chose. Pour compléter le processus de montage, assurez-vous de vérifier la compatibilité et l’alignement.
Entreoises de carte mère – FAQ
Réponse : La fonction principale des entretoises est de maintenir une distance adéquate et de servir de barrière entre la surface du boîtier et la surface arrière de la carte mère pour éviter tout contact direct.
Réponse : Oui, en général, les entretoises de carte mère sont déterminées en fonction du type de carte mère, car elles sont conçues et fabriquées de cette manière. Il existe de nombreux types de cartes mères de tailles telles que mini ITX, Micro/Full-size ATX. Assurez-vous toujours de choisir le bon ensemble d’entretoises en fonction du type de carte mère.
Réponse : Cela dépend du format de la nouvelle carte mère. Si l’ancienne et la nouvelle ont le même format, les entretoises de carte mère peuvent être réutilisées (mais assurez-vous que les entretoises sont en bon état). Sinon, de nouvelles entretoises de carte mère seront nécessaires selon le positionnement des trous et les dimensions des entretoises.
Réponse : Il est possible que la carte mère soit installée, mais il est toujours conseillé d’utiliser des entretoises appropriées pour éviter tout dommage ultérieur. Le contact direct entre la surface de la carte mère et la surface du boîtier peut entraîner un choc électrique ou d’autres problèmes, ce qui n’est pas bon pour votre PC.
Réponse : Oui, elles sont toutes disponibles dans la même taille et le même type de vis pour tous les ordinateurs. La seule différence que l’utilisateur peut trouver réside dans la longueur de l’entretoise, car elle varie d’un fabricant à l’autre.
Conclusion
Les entretoises de carte mère sont des composants vitaux présents dans le boîtier du PC. Elles aident à maintenir une distance adéquate et sécuritaire entre la surface du boîtier et la surface arrière de la carte mère. Cela permet d’éviter tout contact direct qui pourrait endommager la carte mère en cas de choc électrique ou d’autres problèmes. Il est fortement recommandé d’utiliser les entretoises de carte mère pour réduire le risque d’endommager la carte mère ou tout autre composant.
