Une carte mère est la carte de circuit principal d’un ordinateur, fournissant le chemin de communication principal pour tous les autres composants du système. Elle est souvent appelée le “cœur” de l’ordinateur, car elle connecte et gère le flux de données entre le CPU, la RAM, les dispositifs de stockage et d’autres composants matériels.
Définition d’une carte mère
Une carte mère, également connue sous le nom de carte principale ou carte système, est un circuit imprimé qui sert de colonne vertébrale à un système PC. Elle fournit les connexions physiques et électriques pour tous les autres éléments matériels, par exemple, votre CPU, dispositifs de stockage, RAM et périphériques. La carte mère agit comme un hub central, permettant à tous les composants de communiquer et de fonctionner ensemble pour exécuter les fonctions de l’ordinateur.
Elle contient divers connecteurs, emplacements, sockets pour attacher différents composants matériels et des puces BIOS (Basic Input/Output System) qui fournissent le firmware nécessaire pour que l’ordinateur démarre et fonctionne.
La conception et la disposition de la carte mère peuvent varier selon le type de système informatique auquel elle est destinée, comme les ordinateurs de bureau, les ordinateurs portables ou les serveurs. La carte mère est un composant critique du système informatique, et sa qualité et ses caractéristiques peuvent avoir un impact significatif sur la performance globale et les capacités du système.
Facteurs de forme de la carte mère
Voici quelques-uns des facteurs de forme les plus courants des cartes mères :
- ATX : C’est le facteur de forme le plus courant pour les ordinateurs de bureau. Il mesure 12 x 9,6 pouces et offre plusieurs emplacements d’extension et connecteurs.
- Micro ATX : Ce facteur de forme est plus petit que l’ATX, mesurant 9,6 x 9,6 pouces. Il offre moins d’emplacements d’extension et de connecteurs, ce qui en fait un bon choix pour les configurations à budget ou compactes.
- Mini ITX : C’est le facteur de forme le plus petit pour les cartes mères, mesurant 6,7 x 6,7 pouces. Elle n’a qu’un seul emplacement d’extension et moins de connecteurs, ce qui est idéal pour les configurations à petit format (SFF).
- E – ATX : Ce facteur de forme est plus grand que le standard ATX, mesurant jusqu’à 14 x 10,4 pouces. Il offre plus d’emplacements d’extension et de connecteurs, ce qui le rend adapté aux constructions haute performance.
Composants d’une carte mère
- Socket CPU : C’est là que le processeur (CPU) est installé.
- Emplacements RAM : Ce sont les emplacements où les modules de mémoire (RAM) sont installés.
- Emplacements d’extension : Ceux-ci sont utilisés pour installer des composants supplémentaires tels que des cartes graphiques, des cartes son et des cartes réseau.
- Chipset : Cela gère le flux de données entre les différents composants.
- Puce BIOS : Cela contient le firmware qui contrôle les fonctions essentielles de la carte mère.
- Connecteurs d’alimentation : Ceux-ci fournissent de l’alimentation à la carte mère et aux autres composants.
- Connecteurs USB : Celles-ci se connectent aux ports USB sur le boîtier.
- Ports SATA : Ceux-ci sont utilisés pour connecter des dispositifs de stockage tels que des disques durs et des SSD.
Fonctions de la carte mère
- Communication entre les composants : La carte mère fournit un hub central pour que tous les composants du système communiquent entre eux. Elle gère le flux de données entre votre CPU, RAM, outils de stockage et divers autres.
- Distribution de l’énergie : La carte mère distribue l’alimentation à tous les composants du système. Elle a des connecteurs d’alimentation pour le CPU, la RAM, les outils de stockage et divers périphériques.
- Expansion : La carte mère fournit des emplacements d’expansion pour installer des composants tels que des cartes graphiques, des cartes son et des cartes réseau.
- Contrôle du firmware : La carte mère contient la puce BIOS (Basic Input/Output System), qui contrôle les fonctions essentielles du système et initialise le matériel lors du processus de démarrage.
- Facteur de forme : La carte mère détermine la taille, la forme et la disposition du système informatique. Différents facteurs de forme offrent différentes capacités et caractéristiques.
Fonctionnement d’une carte mère
La carte mère est la carte de circuit principal dans un système informatique, et elle fonctionne en connectant et en gérant tous les autres composants du système. Voici comment cela fonctionne :
- Alimentation : L’unité d’alimentation (PSU) fournit l’énergie à la carte mère via le connecteur ATX 24 broches et le connecteur EPS 8 broches.
- CPU : Le CPU est installé dans le socket sur la carte mère. Il communique avec le chipset et la RAM pour traiter les données.
- RAM : Les modules de RAM sont installés dans les emplacements RAM sur la carte mère. Ils fournissent un stockage temporaire pour les données que le CPU utilise actuellement.
- Chipset : Le chipset gère le flux de données entre les différents composants de la carte mère. Il communique avec le CPU, la RAM et d’autres périphériques.
- Emplacements d’extension : La carte mère a des emplacements d’extension pour installer des composants supplémentaires tels que des cartes graphiques, des cartes son et des cartes réseau. Ces composants communiquent avec le CPU et la RAM via le chipset.
- BIOS : La carte mère contient la puce BIOS, qui contrôle les fonctions essentielles du système et initialise le matériel lors du processus de démarrage.
- Connexions périphériques : La carte mère fournit des connecteurs pour des périphériques tels que des appareils USB, des câbles réseau et des appareils audio.
Tous ces composants travaillent ensemble pour permettre à l’ordinateur de fonctionner correctement.
Quantité de connexions, emplacements ou ports d’une carte mère
Le nombre de connexions, d’emplacements ou de ports sur une carte mère peut varier en fonction du facteur de forme et du modèle spécifique. Cependant, voici quelques-unes des connexions, emplacements ou ports standards que l’on peut trouver sur une carte mère :
- Socket CPU : En général, une carte mère a un socket CPU, bien que certains modèles haut de gamme puissent supporter plusieurs CPU.
- Emplacements RAM : Une carte mère peut avoir de deux à huit emplacements RAM, selon le modèle spécifique.
- Emplacements d’extension : Le nombre et le type d’emplacements d’extension peuvent varier, mais la plupart des cartes mères ont au moins un emplacement PCIe x16 pour une carte graphique et un ou plusieurs emplacements PCIe x1 pour d’autres cartes d’extension.
- Ports SATA : Une carte mère peut avoir de deux à huit ports pour connecter des dispositifs de stockage tels que des disques durs et des SSD.
- Ports USB : Une carte mère peut avoir de quatre à dix ports USB, certains modèles fournissant également des en-têtes USB pour connecter des ports USB de panneau avant sur un boîtier d’ordinateur.
- Port Ethernet : La plupart des cartes mères ont au moins un port Ethernet pour se connecter à un réseau.
- Ports audio : Une carte mère fournit généralement des prises audio pour connecter des haut-parleurs ou des écouteurs.
- Ce ne sont là que quelques connexions standards, emplacements ou ports sur une carte mère. La quantité et le type exacts de ports peuvent varier en fonction du modèle spécifique et de l’utilisation prévue de la carte mère.

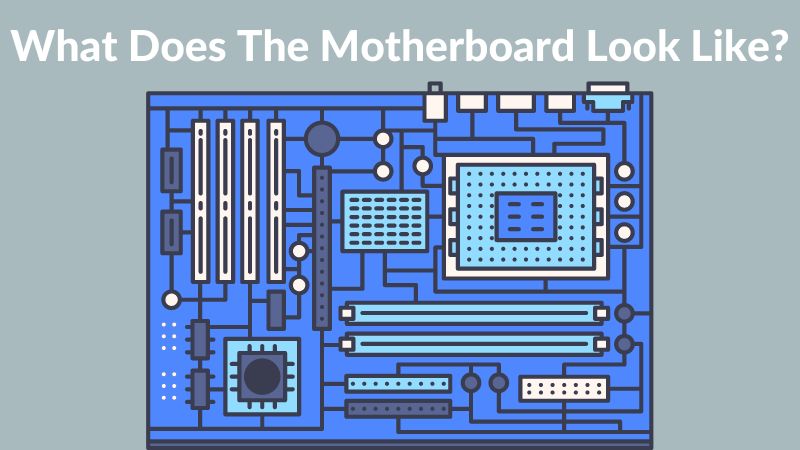

À quoi ressemble une carte mère ?
Une carte mère est un circuit imprimé (PCB) qui sert de centre de communication central et de colonne vertébrale d’un système informatique. Elle apparait comme une carte plate et rectangulaire généralement de couleur verte, bien que d’autres couleurs soient également utilisées.
La carte mère comprend des circuits intégrés et des sockets, y compris le socket CPU, les emplacements RAM, les emplacements d’extension et divers connecteurs pour les périphériques tels que USB, audio et vidéo. Ces composants sont disposés dans un motif spécifique, dicté par le facteur de forme de la carte mère, qui détermine sa taille et sa forme.
La surface de la carte mère peut également inclure diverses marquages, tels que des étiquettes pour les différents connecteurs et sockets, des logos de fabricants et des numéros de série. Il peut également y avoir des fonctionnalités supplémentaires, telles que des dissipateurs thermiques ou des ventilateurs de refroidissement, situés sur la surface de la carte mère pour aider à dissiper la chaleur générée par les divers composants.
Conclusion
En conclusion, une carte mère est un circuit imprimé plat et rectangulaire qui sert de centre de communication central et de colonne vertébrale d’un système informatique. Elle se présente comme une carte verte avec divers circuits intégrés et sockets disposés dans un motif spécifique dicté par le facteur de forme de la carte mère. La surface de la carte mère peut également inclure diverses marquages, étiquettes et fonctionnalités supplémentaires, telles que des dissipateurs thermiques ou des ventilateurs de refroidissement pour aider à dissiper la chaleur générée par les composants.
