Que signifie ATX ?

Que signifie ATX ?

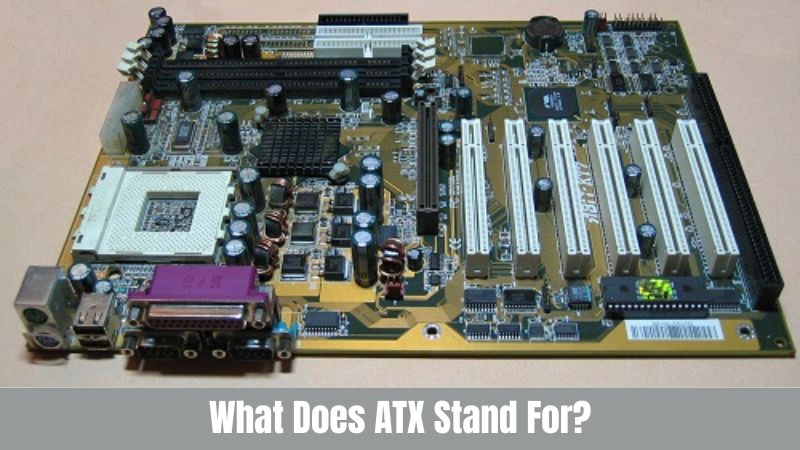

Dans le contexte des cartes mères, ATX signifie Advanced Technology eXtended. Il s’agit d’une spécification de format développée par Intel qui définit les dimensions physiques, la disposition et diverses caractéristiques de la carte mère.

Le format ATX a été introduit au milieu des années 1990 comme une mise à niveau du précédent format AT (Advanced Technology). La spécification ATX a apporté plusieurs améliorations et a standardisé le design des cartes mères. Voici quelques-unes des caractéristiques clés des cartes mères ATX.

• Taille et dimensions : Les cartes mères ATX mesurent généralement 12 x 9,6 pouces (305 x 244 mm). Cette taille est plus grande que celle du précédent format AT, offrant plus d’espace pour les composants et une meilleure compatibilité avec les boîtiers d’ordinateur.
• Alimentation : Les cartes mères ATX utilisent un connecteur d’alimentation de 20 ou 24 broches qui se raccorde à l’unité d’alimentation (PSU). Cette connexion fournit de l’énergie à la carte mère et à ses composants. De plus, les cartes mères ATX possèdent souvent un connecteur d’alimentation CPU supplémentaire de 4 ou 8 broches pour alimenter le processeur.
• Slots d’extension : Les cartes mères ATX présentent plusieurs slots d’extension permettant d’installer des composants supplémentaires. Le type de slot d’extension le plus courant est le PCIe (Peripheral Component Interconnect Express), utilisé pour les cartes graphiques, les cartes son, les cartes réseau et d’autres périphériques.
• Ports I/O : Les cartes mères ATX proposent une variété de ports I/O (Entrée/Sortie) pour connecter des périphériques externes. Ces ports incluent généralement des ports USB, des prises audio, des ports Ethernet, des sorties vidéo (comme HDMI ou DisplayPort), et d’autres connecteurs pour périphériques.
• Disposition améliorée : La spécification ATX a introduit une disposition plus logique et standardisée pour les composants de la carte mère, facilitant ainsi un meilleur flux d’air, une gestion des câbles plus aisée et une meilleure compatibilité avec les boîtiers d’ordinateur.

Le format ATX est devenu le standard de facto pour les cartes mères d’ordinateurs de bureau en raison de sa flexibilité, de sa capacité d’extension et de son adoption généralisée par l’industrie. Il offre un design standardisé qui facilite la compatibilité entre les cartes mères et les boîtiers d’ordinateur, les alimentations et d’autres composants.

Quelles sont les autres tailles de cartes mères courantes ?

En plus de l’ATX, plusieurs autres tailles de cartes mères ou facteurs de forme sont utilisées dans les ordinateurs de bureau. Voici quelques-unes notables.

• Micro-ATX (mATX) : Le Micro-ATX est un facteur de forme plus petit comparé à l’ATX. Il mesure généralement 9,6 x 9,6 pouces (244 x 244 mm). Les cartes mères Micro-ATX offrent un équilibre entre taille, caractéristiques et capacité d’extension. Elles possèdent généralement moins de slots d’extension et de connecteurs que l’ATX mais peuvent tout de même accueillir une variété de composants.
• Mini-ITX : Le Mini-ITX est encore plus petit que le Micro-ATX et est conçu pour des systèmes compacts et à profil bas. Il mesure 6,7 x 6,7 pouces (170 x 170 mm). Les cartes mères Mini-ITX sont idéales pour les constructions à petit facteur de forme (SFF) ou les systèmes avec des limitations d’espace. Elles ont généralement un seul slot d’extension et moins de connecteurs, mais supportent néanmoins une fonctionnalité de base.
• ATX élargi (EATX) : L’ATX élargi est un facteur de forme plus grand que l’ATX. Il augmente les dimensions de la carte mère pour accueillir des slots d’extension et des fonctionnalités supplémentaires. Les cartes mères EATX sont généralement utilisées dans des systèmes haut de gamme ou des systèmes pour les passionnés qui nécessitent une connectivité étendue et plusieurs cartes graphiques. La taille exacte peut varier, mais elle dépasse généralement les dimensions de l’ATX.
• Mini-STX : Le Mini-STX (Mini Socket Technology eXtended) est un facteur de forme encore plus petit conçu pour des systèmes ultra-compacts. Il mesure 5,8 x 5,4 pouces (147 x 140 mm) et est principalement utilisé dans des PC de petite taille et à faible consommation d’énergie. Les cartes mères Mini-STX ont généralement des options d’extension limitées et sont souvent associées à des composants intégrés ou à faible profil.
• DTX : Le DTX est un facteur de forme moins courant qui se situe entre le Micro-ATX et le Mini-ITX en termes de taille. Il mesure 9,6 x 8 pouces (244 x 203 mm). Les cartes mères DTX offrent un équilibre entre compacité et capacité d’extension, offrant plus de flexibilité que le Mini-ITX mais pas autant d’options d’extension que le Micro-ATX ou l’ATX.

Bien que l’ATX, le Micro-ATX et le Mini-ITX soient les facteurs de forme de cartes mères les plus répandus, d’autres tailles peuvent être disponibles selon les fabricants spécifiques et les applications spécialisées.

Importance de l’ATX lors de la construction d’un PC

L’ATX est une considération importante lors de la construction d’un PC pour les raisons suivantes.

Compatibilité

L’ATX est une norme largement adoptée pour les cartes mères, les boîtiers et les alimentations. Choisir une carte mère ATX garantit la compatibilité avec les boîtiers et les alimentations ATX, facilitant ainsi la sélection de composants compatibles pour votre construction. Cela réduit le risque de composants incompatibles et assure un processus d’assemblage plus fluide.

Capacité d’extension

Les cartes mères ATX offrent généralement plus de slots d’extension et de connecteurs que les facteurs de forme plus petits. Cela permet une flexibilité accrue pour ajouter des composants supplémentaires tels que des cartes graphiques, des cartes son et d’autres cartes d’extension. Si vous prévoyez des mises à niveau futures ou si vous avez besoin de plusieurs slots d’extension, l’ATX offre la place nécessaire.

Refroidissement et circulation d’air

Les boîtiers ATX sont conçus avec des dimensions plus grandes, offrant un espace suffisant pour des composants de refroidissement tels que des ventilateurs et des radiateurs. La taille augmentée permet une meilleure circulation de l’air, aidant à dissiper la chaleur générée par les composants du système. Un refroidissement amélioré aide à maintenir des températures optimales et réduit le risque de throttling thermique, ce qui peut affecter les performances et la longévité.

Gestion des câbles

Les boîtiers ATX sont souvent dotés de fonctionnalités qui facilitent une meilleure gestion des câbles, telles que des trous de passage, des passe-câbles et des points de fixation. La taille plus grande des boîtiers ATX permet d’organiser et de diriger les câbles de manière soignée, améliorant ainsi le flux d’air, l’esthétique et la facilité d’entretien.

Disponibilité et support

L’ATX est le facteur de forme le plus courant pour les cartes mères et les boîtiers, signifiant qu’une plus large sélection d’options est disponible auprès de divers fabricants. Cela facilite la recherche des caractéristiques spécifiques, des capacités de performance et des plages de prix qui répondent à vos exigences. De plus, les composants au format ATX disposent souvent d’un support vaste et d’une compatibilité avec d’autres périphériques et accessoires.

Bien que l’ATX ne soit pas la seule option disponible, sa popularité et son adoption généralisée en font un choix fiable pour la plupart des constructions de PC.

Avantages et inconvénients de l’ATX

Avantages

• L’ATX est une norme largement adoptée pour les cartes mères, les boîtiers et les alimentations. Cela garantit une large gamme d’options et de compatibilité lors de la sélection des composants pour votre construction. Il vous permet de choisir parmi un vaste choix de cartes mères ATX, de boîtiers et d’autres périphériques, facilitant ainsi la recherche des composants qui répondent à vos besoins.
• Les cartes mères ATX offrent généralement plus de slots d’extension et de connecteurs comparées aux facteurs de forme plus petits. Cela fournit une plus grande flexibilité pour ajouter des composants supplémentaires comme des cartes graphiques, des cartes son et des cartes réseau. Si vous prévoyez des mises à niveau futures ou si vous avez besoin de multiples options d’extension, l’ATX offre la place nécessaire.
• La taille plus grande des boîtiers ATX permet un meilleur flux d’air et un potentiel de refroidissement amélioré. Elle offre plus d’espace pour installer des ventilateurs supplémentaires, des radiateurs de refroidissement liquide et optimiser la circulation de l’air. Un refroidissement efficace aide à maintenir des températures plus basses pour les composants, ce qui entraîne de meilleures performances, une stabilité accrue et une plus longue durabilité.
• Les boîtiers ATX offrent généralement plus de place pour la gestion des câbles par rapport aux facteurs de forme plus petits. Ils sont souvent dotés de fonctionnalités comme des trous de passage, des passe-câbles et des points de fixation, ce qui facilite la gestion et le passage des câbles de manière soignée. Une bonne gestion des câbles améliore le flux d’air, réduit le désordre et facilite l’entretien et les mises à niveau des composants.

Inconvénients

• Les dimensions physiques plus grandes des cartes mères et des boîtiers ATX peuvent nécessiter plus d’espace d’installation. Cela peut représenter une limitation dans des configurations compactes ou de petit format où l’espace est restreint. Les constructions ATX peuvent ne pas convenir aux personnes qui privilégient la portabilité ou qui disposent d’un espace de bureau ou de stockage limité.
• Comparées aux facteurs de forme plus petits, les cartes mères et les boîtiers ATX tendent à être plus chers en raison de leur taille plus grande et de leurs fonctionnalités supplémentaires. Si vous n’avez pas besoin des slots d’extension et de l’espace additionnels fournis par l’ATX, opter pour un facteur de forme plus petit peut vous aider à économiser sur les coûts.
• Les cartes mères ATX nécessitent généralement des alimentations plus puissantes en raison de leur taille plus grande et de leur potentiel d’ajout de composants. Cela peut entraîner une consommation d’énergie plus élevée par rapport aux facteurs de forme plus petits, ce qui peut être une considération pour les utilisateurs soucieux de l’énergie.
• Bien que les boîtiers ATX offrent une vaste variété d’options, certains montages de niche ou exigences spécialisées peuvent avoir moins de choix de boîtiers disponibles. Pour des besoins spécifiques comme une compacité extrême ou des facteurs de forme uniques, des facteurs de forme alternatifs comme le mini-ITX ou le micro-ATX peuvent offrir plus d’options de boîtiers spécialisés.

Que signifie ATX en termes d’alimentation ?

En termes d’unité d’alimentation (PSU), l’ATX (Advanced Technology eXtended) désigne les alimentations conformes à la spécification de format ATX développée par Intel pour les alimentations d’ordinateur.

Les alimentations ATX sont conçues pour fournir de l’énergie électrique aux différents composants d’un système informatique, y compris la carte mère, le CPU, les disques de stockage, les cartes graphiques et d’autres périphériques. Elles suivent le standard ATX pour garantir la compatibilité avec les cartes mères et les boîtiers ATX.

Voici quelques caractéristiques clés des alimentations ATX.

• Facteur de forme : Les alimentations ATX respectent les dimensions physiques et les emplacements de connecteur spécifiés par le facteur de forme ATX. Cela garantit qu’elles peuvent s’intégrer dans des boîtiers d’ordinateur compatibles ATX et se connecter aux cartes mères ATX.
• Connecteurs d’alimentation : Les alimentations ATX comprennent des connecteurs d’alimentation standardisés pour fournir de l’énergie à la carte mère et aux autres composants. Le connecteur principal utilisé est le connecteur d’alimentation de 20 ou 24 broches qui se fixe à la carte mère. D’autres connecteurs d’alimentation, tels que les connecteurs d’alimentation CPU de 4 ou 8 broches, sont également inclus pour alimenter le processeur.
• Labels de puissance : Les alimentations ATX sont disponibles avec diverses évaluations de watts pour s’adapter aux différentes exigences de puissance des systèmes informatiques. L’évaluation de watts indique la puissance maximale que l’alimentation peut fournir aux composants.
• Efficacité et sécurité : Les alimentations ATX respectent souvent des normes d’efficacité telles que la certification 80 Plus, qui signifie l’efficacité énergétique de l’alimentation. De plus, elles intègrent des fonctionnalités de sécurité comme la protection contre les surtensions, la protection contre les sous-tensions, la protection contre les courts-circuits et d’autres mesures de protection pour les composants et l’alimentation elle-même.

Les alimentations ATX jouent un rôle crucial en fournissant une alimentation stable et fiable à un système informatique, assurant ainsi un fonctionnement correct et protégeant contre les problèmes électriques. Elles sont un composant fondamental des configurations modernes d’ordinateurs de bureau.

Que signifie ATX en termes de boîtiers PC ?

Les boîtiers PC ATX sont conçus pour accueillir les cartes mères ATX et fournir suffisamment d’espace et de points de montage pour les composants à l’intérieur du boîtier. Ils suivent le standard ATX pour garantir la compatibilité et faciliter l’installation et l’agencement appropriés des composants.

Voici quelques fonctionnalités clés des boîtiers PC ATX.

• Facteur de forme : Les boîtiers PC ATX respectent les dimensions physiques et la disposition spécifiées par le facteur de forme ATX. Cela signifie qu’ils possèdent les trous de montage appropriés et les emplacements de entretoise pour accueillir les cartes mères ATX.
• Disposition interne : Les boîtiers PC ATX sont conçus pour offrir un espace généreux et des options d’organisation pour les composants. Cela inclut des baies pour les dispositifs de stockage, des slots d’extension pour les cartes additionnelles et un emplacement adéquat pour les ventilateurs de refroidissement ou les radiateurs de refroidissement liquide. La disposition interne des boîtiers ATX est optimisée pour faciliter une circulation d’air efficace et l’installation des composants.
• Panneau I/O : Les boîtiers PC ATX présentent généralement un panneau I/O (Entrée/Sortie) sur le devant ou le dessus du boîtier. Ce panneau permet un accès pratique aux ports USB, aux prises audio et aux autres connecteurs pour connecter des périphériques et des appareils.
• Slots d’extension : Les boîtiers PC ATX possèdent un nombre suffisant de slots d’extension à l’arrière. Ces slots s’alignent avec les slots d’extension de la carte mère ATX, permettant l’installation de cartes graphiques, de cartes son et d’autres cartes additionnelles.
• Compatibilité : Les boîtiers PC ATX sont conçus pour être compatibles non seulement avec les cartes mères ATX mais aussi avec d’autres facteurs de forme, comme le micro-ATX et le mini-ITX, selon les spécifications du boîtier. Cette flexibilité permet aux utilisateurs de choisir différentes tailles de cartes mères tout en utilisant un boîtier ATX.

Les boîtiers PC ATX offrent un facteur de forme standardisé et largement adopté pour la construction d’ordinateurs de bureau. Ils assurent la compatibilité avec une gamme de composants et facilitent l’installation, ce qui les rend adaptés à diverses constructions et configurations d’ordinateurs.

Différents types de boîtiers pour cartes mères ATX

Il existe plusieurs types de boîtiers disponibles pour les cartes mères ATX, chacun offrant différentes caractéristiques, tailles et designs pour répondre à divers préférences et besoins. Voici quelques types courants de boîtiers pour cartes mères ATX.

Boîtier moyen-tower

Certains des boîtiers les plus populaires et polyvalents pour les cartes mères ATX sont les boîtiers de type moyen-tower. Ils trouvent un équilibre entre taille et extensibilité, offrant suffisamment d’espace pour les composants tout en maintenant une taille gérable.

Les boîtiers moyen-tower disposent généralement de multiples baies pour disques, de slots d’extension et d’options de refroidissement suffisantes. Ils conviennent à un large éventail de constructions PC, including, jeux, stations de travail et systèmes polyvalents.

Boîtier full-tower

Les boîtiers full-tower sont plus grands et offrent encore plus d’espace et d’extensibilité par rapport aux boîtiers moyen-tower. Ils peuvent accueillir plusieurs cartes graphiques, de nombreux disques de stockage et des configurations de refroidissement étendues, y compris des radiateurs plus grands.

Ces boîtiers sont idéaux pour des configurations de jeux haut de gamme, des stations de travail de création de contenu, ou des systèmes nécessitant une personnalisation et des mises à niveau futures importantes.

Boîtiers compacts

Les boîtiers compacts sont conçus pour ceux qui privilégient le gain de place et la portabilité sans compromettre le support des cartes mères ATX. Ces boîtiers ont généralement un facteur de forme plus petit tout en pouvant accueillir des cartes mères ATX.

Ils conviennent aux utilisateurs avec un espace de bureau limité, aux passionnés de LAN party ou à ceux qui préfèrent une configuration plus minimaliste et élégante.

Boîtier Home Theater PC (HTPC)

Les boîtiers HTPC sont conçus spécifiquement pour des centres de médias ou des configurations de PC home theater. Ces boîtiers sont généralement plus petits et sont conçus pour s’intégrer à l’équipement audiovisuel du salon.

Certains boîtiers HTPC peuvent accueillir des cartes mères ATX tout en offrant des fonctionnalités telles que des ports HDMI en façade et de l’espace pour des lecteurs optiques.

Boîtier de banc ouvert

Les boîtiers de banc ouvert sont des boîtiers non conventionnels qui laissent les composants exposés pour un accès facile et un maximum de circulation d’air. Ces boîtiers consistent généralement en un cadre ou une plateforme sur laquelle la carte mère, la carte graphique et d’autres composants sont montés. Les boîtiers ouverts sont populaires parmi les passionnés et les overclockeurs qui privilégient le refroidissement et les changements rapides de composants.

Boîtiers modulaires

Les boîtiers modulaires offrent un haut degré de personnalisation et de flexibilité. Ils permettent aux utilisateurs de reconfigurer la disposition interne, d’ajuster le placement des baies de disques et des slots d’extension, et parfois même de changer l’apparence externe.

Ces boîtiers offrent généralement des panneaux ou plateaux amovibles pour une installation facile des composants et une gestion des câbles simplifiée.

Ce sont quelques exemples des types de boîtiers disponibles pour les cartes mères ATX.

Cartes mères ATX populaires

Bien que la popularité de certaines cartes mères ATX puisse varier au fil du temps, voici quelques exemples de cartes mères ATX populaires qui ont reçu des critiques positives et ont acquis une réputation parmi les constructeurs de PC.

ASUS ROG Strix Z590-E Gaming

Cette carte mère ATX d’ASUS est conçue pour les passionnés de jeux et prend en charge les derniers processeurs Intel. Elle offre une alimentation robuste, de nombreuses options de connectivité, ainsi que des fonctionnalités comme le support du PCIe 4.0 et des solutions de refroidissement avancées.

MSI MPG X570 GAMING PRO CARBON WIFI

La MSI MPG X570 Gaming Pro Carbon WIFI est une carte mère ATX qui prend en charge les processeurs AMD Ryzen et dispose d’un support PCIe 4.0. Elle offre un design élégant, des composants de haute qualité et des fonctionnalités telles que la connectivité Wi-Fi, plusieurs emplacements M.2 et la personnalisation de l’éclairage RGB.

Gigabyte Z590 AORUS MASTER

La Z590 AORUS MASTER de Gigabyte est une carte mère ATX conçue pour des systèmes haute performance. Elle prend en charge les derniers processeurs Intel, offre une alimentation avancée, un design VRM robuste, plusieurs emplacements M.2, un support Thunderbolt 4 et un éventail d’options de connectivité.

ASRock B550 Taichi

L’ASRock B550 Taichi est une carte mère ATX qui prend en charge les processeurs AMD Ryzen et dispose d’un support PCIe 4.0. Elle offre un ensemble de fonctionnalités solide, une excellente alimentation, plusieurs emplacements M.2, un large éventail d’options de connectivité et un design élégant.

MSI MAG B550 TOMAHAWK

La MSI MAG B550 Tomahawk est une carte mère ATX qui prend en charge les processeurs AMD Ryzen et dispose d’un support PCIe 4.0. Elle offre un ensemble de fonctionnalités équilibré, une alimentation solide, des slots PCIe renforcés, plusieurs emplacements M.2 et un design épuré.

Boîtiers ATX populaires

Il existe de nombreux boîtiers ATX populaires sur le marché, et les préférences peuvent varier en fonction de facteurs tels que le design, les fonctionnalités, les capacités de refroidissement et le prix. Voici quelques exemples de boîtiers ATX bien considérés qui ont gagné en popularité parmi les constructeurs de PC.

NZXT H510

Le NZXT H510 est un boîtier moyen-tower ATX élégant et minimaliste qui offre une esthétique propre et une excellente gestion des câbles. Il dispose d’un panneau latéral en verre trempé, de plusieurs points de montage pour ventilateurs et d’options pour le placement de radiateurs. Le H510 inclut également un port USB Type-C en façade pour une connectivité moderne.

Fractal Design Meshify C

Le Fractal Design Meshify C est un boîtier ATX compact qui priorise le flux d’air et les performances de refroidissement. Il dispose d’un panneau avant en maille pour un flux d’air optimal, d’un panneau latéral en verre trempé et d’un intérieur polyvalent avec amplement d’espace pour les disques de stockage et la gestion des câbles.

Cooler Master MasterCase H500

Le Cooler Master MasterCase H500 est un boîtier moyen-tower ATX connu pour son excellent flux d’air et ses capacités de refroidissement. Il est livré avec deux ventilateurs RGB de 200 mm à l’avant et un design de panneau avant en maille pour maximiser le flux d’air. Le H500 offre également suffisamment d’espace pour des radiateurs, des disques de stockage et une gestion facile des câbles.

Phanteks Eclipse P400A

Le Phanteks Eclipse P400A est un boîtier moyen-tower ATX qui combine style et performances. Il dispose d’un panneau frontal en maille pour un flux d’air amélioré, d’un panneau latéral en verre trempé et d’un éclairage RGB personnalisable. Le P400A inclut également des contrôleurs de ventilateurs intégrés et prend en charge les options de refroidissement liquide.

Corsair Carbide Series Air 540

Le Corsair Carbide Series Air 540 est un boîtier cube ATX unique doté d’un design à double chambre. Il offre un excellent flux d’air, des intérieurs spacieux et un support pour plusieurs cartes graphiques. Le Air 540 présente également une esthétique propre et professionnelle, avec des options pour des configurations de refroidissement liquide personnalisées.

Conclusion

L’ATX (Advanced Technology eXtended) s’est établi comme une norme largement adoptée dans le monde de la construction de PC. Que ce soit pour la carte mère, l’alimentation ou le boîtier, le facteur de forme ATX joue un rôle crucial dans la garantie de la compatibilité, de l’extensibilité et de la performance globale du système.

La popularité de l’ATX est alimentée par le large soutien des fabricants, offrant une vaste gamme de composants et d’options pour répondre à des besoins divers. L’importance de l’ATX dans la construction de PC ne peut être sous-estimée. Sa compatibilité garantit que vous disposez d’un vaste choix de cartes mères, de boîtiers et d’alimentations, rendant ainsi plus facile la recherche des bons composants pour votre construction.

L’extensibilité des cartes mères ATX fournit la liberté d’ajouter des composants et des périphériques supplémentaires, permettant des mises à niveau et une personnalisation futures. De plus, la taille plus grande des boîtiers ATX facilite une meilleure gestion du refroidissement et du flux d’air, conduisant à de meilleures performances et à une stabilité accrue du système.

Le facteur de forme ATX a révolutionné la construction de PC en fournissant une plateforme standardisée qui offre compatibilité, extensibilité et solutions de refroidissement efficaces. Il est devenu le choix privilégié de nombreux constructeurs, offrant un large éventail d’options et de possibilités. En comprenant l’importance de l’ATX, vous pouvez prendre des décisions éclairées lors de la sélection des composants et créer une construction de PC personnalisée qui répond à vos besoins uniques, qu’il s’agisse de jeux, de création de contenu ou de travail professionnel.
