Nous vivons dans un monde expressif où l’audio et la vidéo jouent un rôle important. Le son est crucial pour améliorer l’expérience multimédia sur un ordinateur. Que ce soit pour écouter des chansons, regarder des films ou des émissions de télévision, ou tout autre contenu en ligne, le son des ordinateurs aide également à résoudre les problèmes (grâce aux tonalités d’erreur). Dans ce guide, nous avons décidé de couvrir tout ce que vous devez savoir sur les ports audio de la carte mère.
Quel est l’objectif des ports audio de la carte mère ?
Le son d’un ordinateur est essentiel pour les utilisateurs comme pour les techniciens. Tandis que les utilisateurs se servent du son pour écouter de la musique ou l’enregistrer, les techniciens l’utilisent pour identifier les problèmes. Sur la plupart des ordinateurs personnels, un circuit audio spécial génère le son. Si on remonte le temps de quelques décennies, les PC de l’époque avaient des cartes d’extension dédiées connues sous le nom de « cartes son ». Ces cartes contenaient tout le circuit audio nécessaire à l’ordinateur pour produire du son.
Cependant, la plupart des PC modernes intègrent le circuit audio directement dans la carte mère. Le rôle de ces cartes son dédiées ou circuits audio intégrés est de générer des signaux électriques responsables de la production sonore. C’est là que les ports audio de la carte mère interviennent. Les signaux électriques issus du circuit audio se terminent aux ports audio (soit sur la carte mère, soit sur la carte son).
Le but principal des ports audio de la carte mère est de permettre aux utilisateurs de connecter des dispositifs audio et de faciliter la sortie et l’entrée du son.
Nous pouvons connecter des haut-parleurs, des écouteurs, etc. à ces ports audio et entendre le son. Vous pouvez trouver des ports audio à l’avant ainsi qu’à l’arrière d’un ordinateur personnel.
Fonctions des ports audio
Voici les principales fonctions des ports audio :
- Sortie audio : Les ports audio permettent de connecter des haut-parleurs ou des écouteurs à votre ordinateur, permettant ainsi la lecture du son pour la musique, les vidéos, les jeux et autres contenus multimédias.
- Entrée microphone : Beaucoup de cartes mères possèdent un port d’entrée audio dédié (souvent de couleur rose) pour connecter un microphone. Ceci est essentiel pour l’enregistrement vocal, la visioconférence et les jeux.
- Support du son surround : Certaines cartes mères sont équipées de plusieurs ports audio pouvant supporter des systèmes de son surround. Cela permet aux utilisateurs de connecter plusieurs haut-parleurs pour une expérience audio immersive.
- Qualité audio : La qualité de sortie et d’entrée audio peut dépendre de la puce audio intégrée à la carte mère. Des puces de meilleure qualité peuvent offrir une meilleure fidélité audio, des enregistrements plus clairs et des fonctionnalités audio améliorées.
- Accessibilité facile : Avoir des ports audio directement sur la carte mère facilite l’accès pour connecter des appareils audio sans avoir besoin de cartes son supplémentaires ou d’équipements externes.
- Types de connexion : Les ports audio de la carte mère comprennent des prises audio de 3,5 mm pour les écouteurs et les microphones, des sorties optiques ou S/PDIF pour l’audio numérique, de l’HDMI pour la transmission vidéo et audio, et de l’USB pour les appareils audio externes. Ces connexions facilitent des configurations audio polyvalentes pour différents besoins.
Comprendre ces différents types de ports audio de carte mère est très important pour configurer votre système sonore. Voyons-les en détail :
Différents types de ports audio de la carte mère
Les cartes mères modernes disposent typiquement de quatre types standard de ports audio. Ils sont :
- Prises audio de 3,5 mm
- Port S/PDIF optique
- Port S/PDIF coaxial
- Prise audio de 6,35 mm
Voyons plus en détail ces trois types de ports sur une carte mère typique.
Prises audio de 3,5 mm
La prise de 3,5 mm est l’un des types de ports audio de carte mère les plus largement utilisés et reconnus. Nous les utilisons pour connecter des écouteurs et des haut-parleurs. Ces ports sont conçus pour supporter le connecteur audio TRS standard de 3,5 mm, qui est largement utilisé dans les appareils audio.
La plupart des cartes mères possèdent au moins trois prises de 3,5 mm, généralement de couleur verte, bleue et rose.
Dans ce contexte, le port audio de 3,5 mm vert est connu sous le nom de port de sortie ligne. C’est le port audio principal pour connecter des écouteurs ou des haut-parleurs stéréo à deux canaux à l’aide d’un câble audio de 3,5 mm.
Le port audio de 3,5 mm bleu est connu sous le nom de ligne d’entrée. Nous utilisons ce port pour connecter des équipements audio externes tels que des lecteurs CD, des amplificateurs, certains instruments de musique, des mélangeurs audio, des microphones, etc. à l’ordinateur.
Ce port est principalement utilisé pour connecter différentes sources audio au PC.
Le dernier port « basique » sur une carte mère est le port audio de 3,5 mm rose. Il est connu sous le nom d’entrée microphone.
Comme son nom l’indique, nous utilisons ce port pour connecter des microphones à l’ordinateur. Bien que le port Ligne d’entrée accepte un microphone, le niveau d’amplification du port d’entrée microphone ou du port rose est bien meilleur.
Alors que ce sont les trois ports audio de 3,5 mm de base, certaines cartes mères ont jusqu’à trois ports supplémentaires, ce qui porte le total à six ports audio de 3,5 mm.
Ces trois ports supplémentaires vous permettent de configurer un système de son surround. Les codes couleur de ces ports sont orange, noir et gris.
Le port audio de 3,5 mm orange est connu sous le nom de CS OUT ou C/Sub Port. Dans une configuration de son surround, le canal central agit comme le canal vocal principal et un subwoofer produit ce son grave bien défini.
Nous utilisons ce port orange pour connecter le canal central ainsi que les haut-parleurs de subwoofer.
Ensuite, nous avons le port audio de 3,5 mm noir, connu sous le nom de RS OUT ou simplement arrière. Dans votre système de son surround, vous devez connecter les haut-parleurs arrière à ce port.
Enfin, nous avons le port audio de 3,5 mm gris. Ce port est utile si vous configurez un système de son surround 7.1. Dans ce type de système, il y aura deux canaux latéraux et nous connectons ces haut-parleurs au port gris.

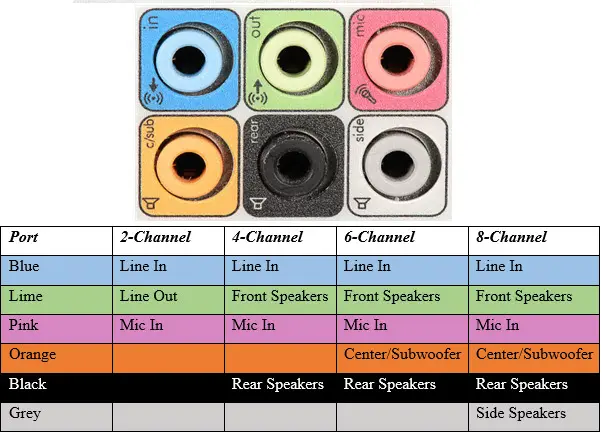

L’image suivante montre les six ports audio de 3,5 mm sur une carte mère moderne ainsi que leurs codes couleur et configurations de haut-parleurs.
Certains ordinateurs ont des ports audio à l’avant, qui sont verts et roses. Vous pouvez donc y connecter vos haut-parleurs ou écouteurs ainsi qu’un microphone.
Port S/PDIF (optique et coaxial)
Les prises audio de 3,5 mm que nous avons vues précédemment génèrent des signaux audio analogiques. Mais avec la popularité croissante de l’audio numérique, Sony et Philips ont développé un nouveau protocole audio numérique connu sous le nom d’interface numérique Sony-Philips ou S/PDIF.
Grâce à S/PDIF, vous pouvez transmettre de l’audio multicanal via un seul câble. En termes de câbles, il existe deux médias physiques populaires qui transportent des signaux S/PDIF : optique et coaxial.
Le S/PDIF optique utilise un connecteur TOSLINK (abréviation de Toshiba Link) et un support en fibre optique. D’autre part, le S/PDIF coaxial utilise un câble coaxial et un connecteur RCA.
Étant donné qu’il peut transporter de l’audio comprimé 5.1 DTS ou Dolby Digital, le port S/PDIF est adapté si vous configurez un système de son surround avec l’aide d’un seul câble.
Prise audio de 6,35 mm
Il est très rare, mais certaines cartes mères ont une prise audio de 6,35 mm. Cette prise est adaptée si vous disposez d’un équipement audio haute qualité à domicile ou professionnel.
Que faire si les ports audio de 3,5 mm ne sont pas codés par couleur ?

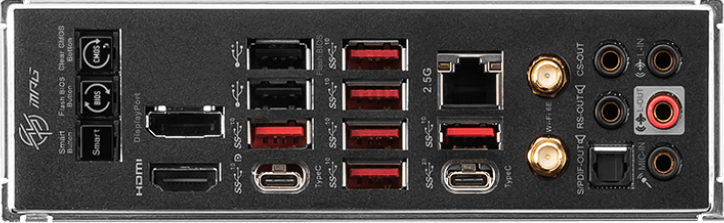

Aujourd’hui, la plupart des fabricants de cartes mères conçoivent leurs cartes pour améliorer l’apparence et l’esthétique du PC. En conséquence, certaines cartes mères n’ont pas les prises de 3,5 mm codées par couleur.
Au lieu de cela, vous les trouverez noircies ou dans d’autres couleurs pour s’accorder avec l’ensemble de la carte mère.
Comment identifier les ports si tous sont noirs ?
Si vous avez le manuel d’utilisateur de la carte mère, consultez-le. En général, les fabricants de cartes mères décrivent tous les ports de la carte mère dans le manuel pour aider les nouveaux monteurs de PC.
Parfois, même si tous les ports audio de la carte mère sont noirs, il y aura une sérigraphie (peinture blanche) près de chaque port décrivant le nom ou son symbole.
FAQs : Ports audio de la carte mère
1. Qu’est-ce qu’un port audio ?
Un port audio est un connecteur sur un dispositif qui permet la transmission de signaux audio. Il est couramment utilisé pour connecter des haut-parleurs, des écouteurs ou des microphones à des ordinateurs, des interfaces audio et d’autres équipements audio.
2. Quel est le port codé par couleur pour la sortie audio sur un ordinateur ?
Le port codé par couleur généralement utilisé pour la sortie audio sur un ordinateur est la prise audio de 3,5 mm verte.
3. Les ports audio et les ports jack sont-ils les mêmes ou différents ?
Les ports audio et les ports jack sont liés, mais pas exactement les mêmes :
- Port audio : C’est un terme général qui désigne tout connecteur sur un dispositif permettant la transmission de signaux audio. Cela inclut divers types de connexions, telles que USB, HDMI, RCA et prises de 3,5 mm.
- Port jack : Cela fait spécifiquement référence à un type de port audio qui utilise typiquement un connecteur de 3,5 mm. Les ports jack sont couramment utilisés pour les écouteurs et les microphones.
En résumé, tous les ports jack sont des ports audio, mais tous les ports audio ne sont pas des ports jack.
4. Que signifie “Line In” sur un ordinateur ?
« Line In » sur un PC fait référence à un port d’entrée audio qui permet de connecter des sources audio externes à l’ordinateur. Il accepte généralement une prise audio de 3,5 mm ou des connecteurs RCA et est destiné aux signaux audio de niveau ligne. Cela permet aux utilisateurs d’enregistrer ou de traiter l’audio depuis ces appareils sur leur ordinateur.
Ce port jack est généralement utilisé pour connecter des appareils tels que :
- Lecteurs CD
- Lecteurs de disques vinyles
- Synthétiseurs externes ou instruments
- Autres dispositifs de lecture audio
Conclusion
Le son joue un rôle important dans les ordinateurs modernes. Que vous utilisiez des écouteurs de haute qualité ou que vous configuriez un système de son surround multicanal, vous devez avoir une compréhension de base de tous les ports audio disponibles sur une carte mère. Dans ce guide, nous avons exploré certains ports de carte mère couramment disponibles, y compris les célèbres ports audio de 3,5 mm ainsi que le populaire port S/PDIF. Nous avons également examiné l’importance de chaque port et les types de haut-parleurs qui y sont connectés.
Avez-vous des questions concernant les ports audio de la carte mère ? Faites-le nous savoir dans la section des commentaires.
